棒型侧吹喷嘴_喷嘴型静电消除器_产品中心

TN2101-SN08 TN2102-SN08

棒型侧吹喷嘴

超小型静电消除器专为狭小空间设计，精准瞄准工件，高效中和静电并同步完成精密除尘。提供丰富喷嘴种类，满足多样化静电消除与清洁需求。核心采用高频AC技术，实现极其稳定的离子平衡。其离子平衡性能不受气压变化与安装距离影响，确保安装即用，彻底免除繁琐的调整作业，是电子制造、精密组装等场景提升静电防护与清洁度的理想静电消除设备。

产品特点：
•高频交流电离技术，实现极其稳定的离子平衡，确保可靠静电消除
•超小型静电消除器设计，轻松集成到设备内部，节省空间
•丰富喷嘴种类，按需选择，满足不同静电消除与清洁除尘应用
•IO控制功能（信号输入/输出），支持自动化联机，提升产线自动化
•安全静电消除器设计：24V DC低压供电，无需高压电缆，操作安全放心
•配备运行状态指示灯，实时监控设备运行状态
•离子针易拆卸清洁，维护保养简便，降低设备维护成本
•270mm长距离除静电，扩大除静电区域，特别适合空间受限场所

LED指示灯直观显示工作状态

LED状态指示灯直观呈现静电消除器的实时工作状态，并具备智能检查功能，可自动诊断并提示离子针清洁需求。所有设备运行状态及功能信息均可通过LED灯清晰确认。同时，支持输出信号，便于外部监控系统对接，实现对其工作状态的远程监控与产线管理，确保静电消除效果稳定可靠，维护管理更便捷高效。

高频AC电离技术

高频AC电离技术驱动本静电消除器，实现高水平静电消除。其安全低压2200V结合超高离子频率（70,000次/秒），确保超快消电速度，适合近距离安装于精密制造区域。离子平衡极其稳定（无需调节），免维护运行。独特技术可通过管道搬运离子，扩展应用灵活性，无物理接触风险，安全性高，显著提升电子组装、洁净车间等静电防护效率。

正消散时间测量图：

正消散时间测量图 (Decay Time Chart) 是评估静电消除器消电性能的关键指标，它精确测量将+1000V高压带电物体的电荷衰减至+100V所需的时间。此测试数据直观反映设备快速消除静电的能力，是衡量静电消除效率的核心性能参数。

负消散时间测量图：

负消散时间测量图直观展示静电消散能力，记录静电消除器从-1000V高负电压衰减至-100V的电荷衰减时间。这一关键参数直接反映设备的静电消散性能。为电子制造、化工等领域的防静电材料选型及安全防护提供核心数据支撑。

稳定的离子平衡

稳定的离子平衡是衡量离子化设备性能的关键指标。它描述了在正负离子被连续照射到物体表面时，该物体静电压能够被中和并稳定趋近于0V的程度。优异的离子平衡度对于实现精准静电消除、防止静电吸附/排斥（ESD危害）、保障静电安全以及提升电子制造、精密加工等领域的良率至关重要。

品名	主体样式	喷嘴配件	材质	说明
扩散型喷嘴	MODEL:TN2101-SN01	MODEL:TN-SN01	SUS 304	直线使空气扩散
花洒型喷嘴	MODEL:TN2101-SN02	MODEL:TN-SN02	SUS 304	45度喷射角度更宽的空气扩散
连接型软管喷嘴	MODEL:TN2101-SN03	MODEL:TN-SN03	金属	离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管导管直径ø6mm,最小弯曲半径：R25mm 需加购TN-SN10转接头使用
可调型点式喷嘴	MODEL:TN2101-SN04	MODEL:TN-SN04	SUS 304	可在60度范围任意调整喷射角度使用时先调整喷嘴后固定螺帽需加购TN-SN10转接头使用
圆头型喷嘴	MODEL:TN2101-SN05	MODEL:TN-SN05	塑料	可从前端的小孔中喷射强力的直线状空气需加购TN-SN10转接头使用
平头型喷嘴	MODEL:TN2101-SN06	MODEL:TN-SN06	塑料	宽范围均匀的静电除尘需加购TN-SN10转接头使用
90度型喷嘴	MODEL:TN2101-SN07	MODEL:TN-SN07	塑料	并且空气喷射角度与螺纹面垂直适合空间受到限制的场所需加购TN-SN10转接头使用

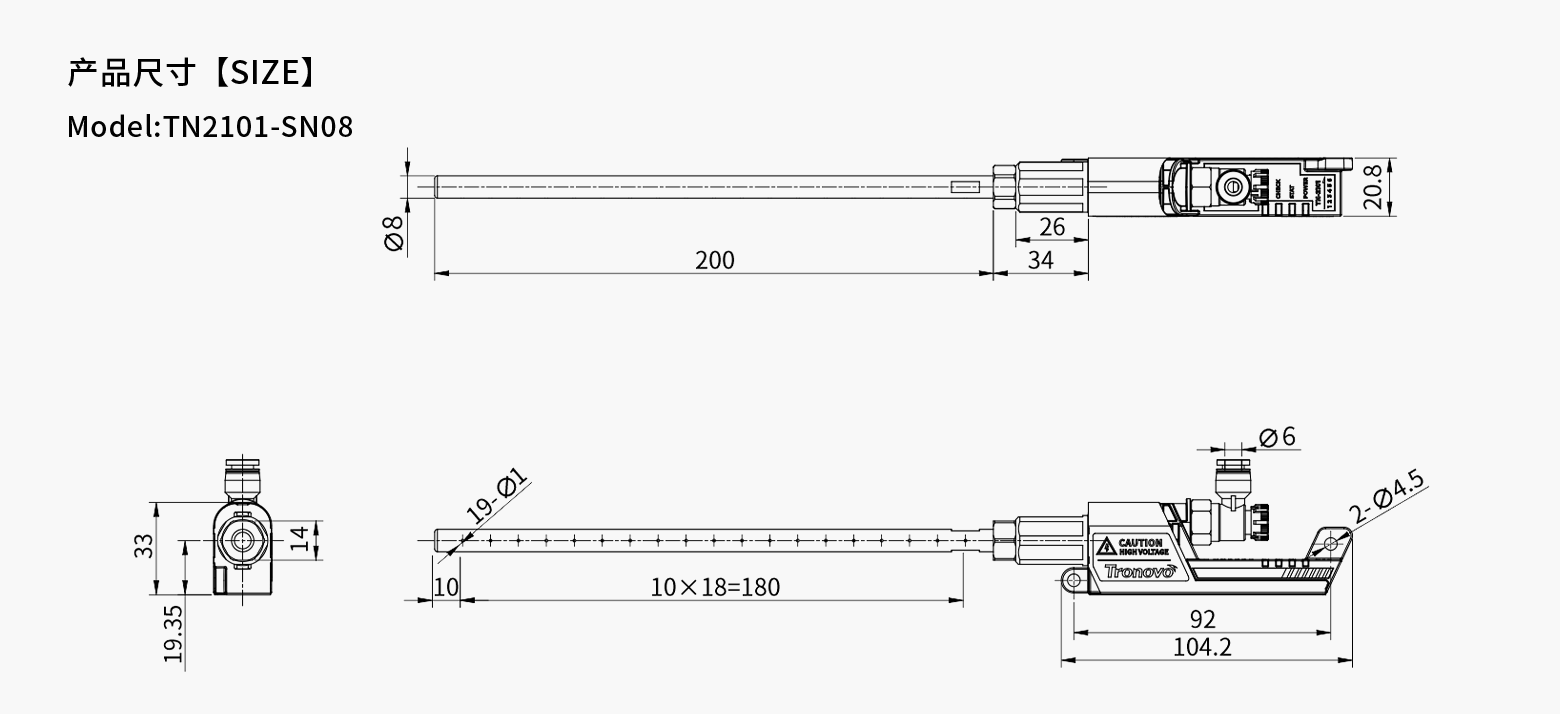

棒型侧吹喷嘴	MODEL:TN2101-SN08	MODEL:TN-SN08	SUS 304	除静电有效长度270mm 可提高除静电区域适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴+可弯曲软管	MODEL:TN2101-SN09	MODEL:TN-SN09	SUS 304	除静电有效长度270mm 将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm,最小弯曲半径：R25mm 导管长度对除静电时间影响较大请跟据现场情况做选择合适需加购TN-SN10转接头使用
喷嘴转接头		MODEL:TN-SN10	SUS 304	RP1/4（内螺纹）转M16×1.5（外螺纹）适用于喷嘴与静电消除器螺纹之间。
竹节万向喷嘴	MODEL:TN2101-SN19	MODEL:TN-SN19	朔料	可安装于TN2101或TN2102 产品默认长度40cm，共13个喷嘴客户可以跟据需要缩短或延长需加购TN-SN10转接头使用
万向喷嘴	MODEL:TN2101-SN20	MODEL:TN-SN20	金属	喷嘴可以任意弯曲并无需固定保持弯曲形状不变,采用花酒式喷头可以增加消除面积
旋转固定支架		MODEL:TN-RB01	SUS 304	离子风嘴本体固定安装使用

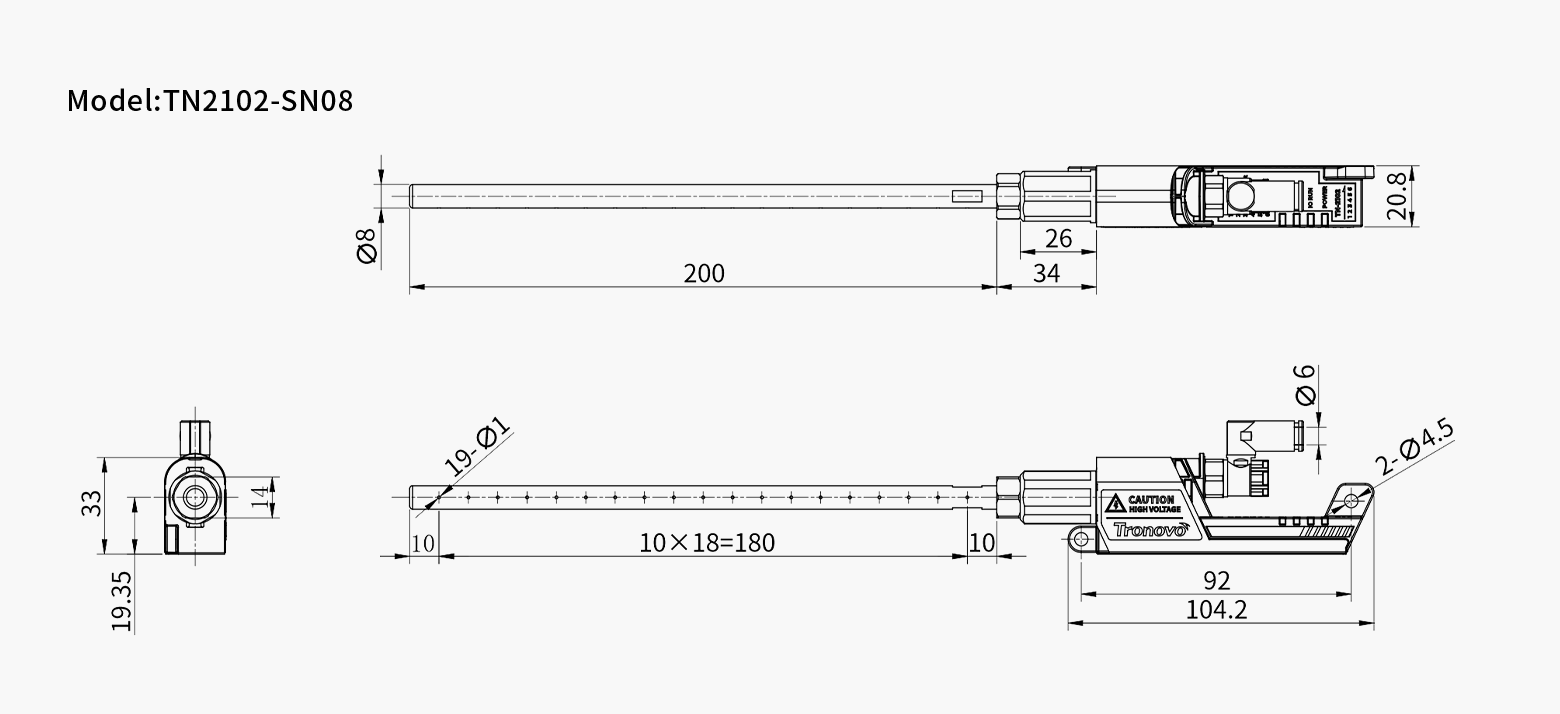

型号	TN2101-SN08	TN2102-SN08
工作电压	≤1.0S(距离50mm)
消耗电流	≤\|±50V\|(AVE)距离50mm
消散时间	0.1~0.7Mpa
离子平衡	≤\|±10V(AVE)
供给空气压力	0.15~0.7MPa
供给空气温度	0至+50°C
连接管	外径∅6、内径∅4
臭氧浓度	<0.03ppm @30cm
I0接口	-	有
操作环境	0~+55°C(注意不可结露)、35~65%RH
体积/重量	33X110X20.8mm/本体约120g
