TM4512R TM4512Z

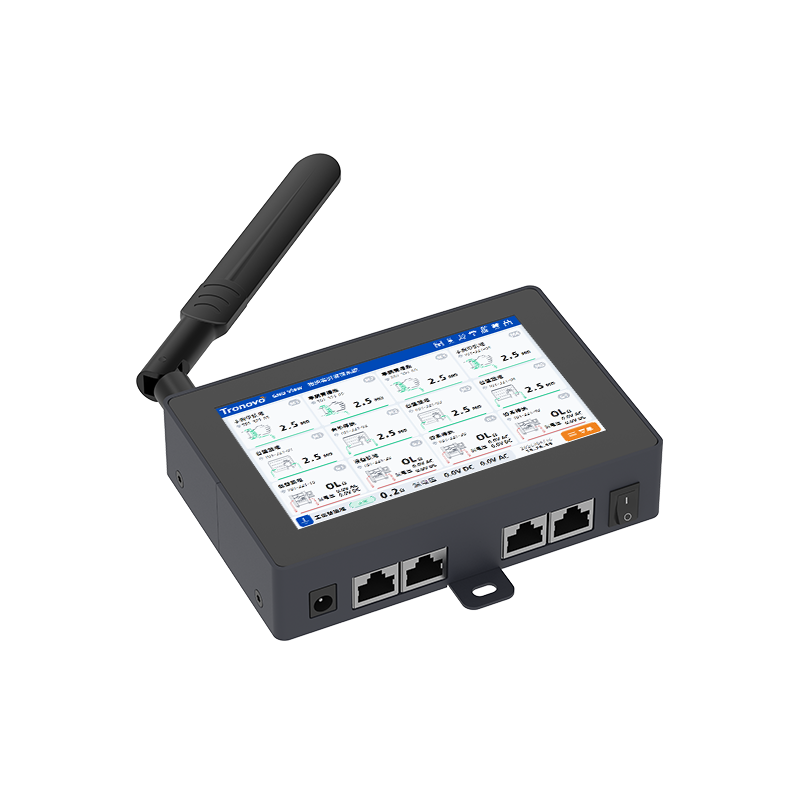

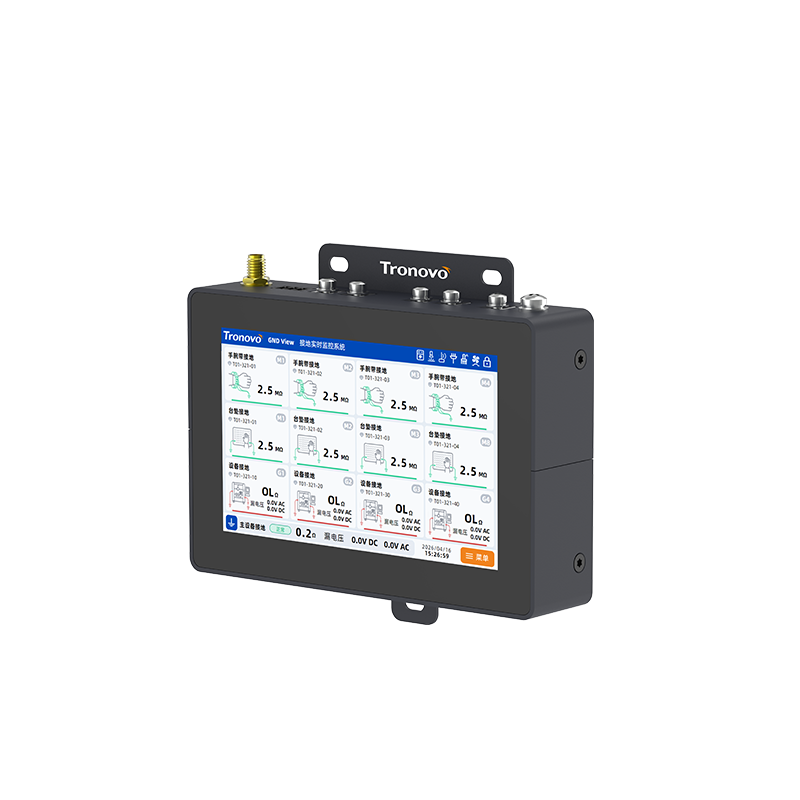

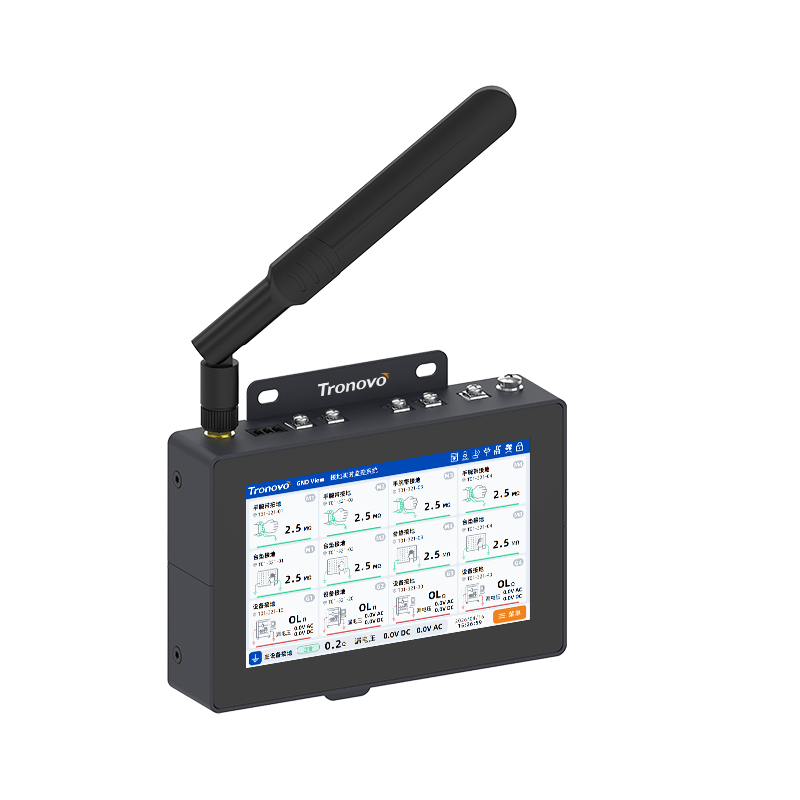

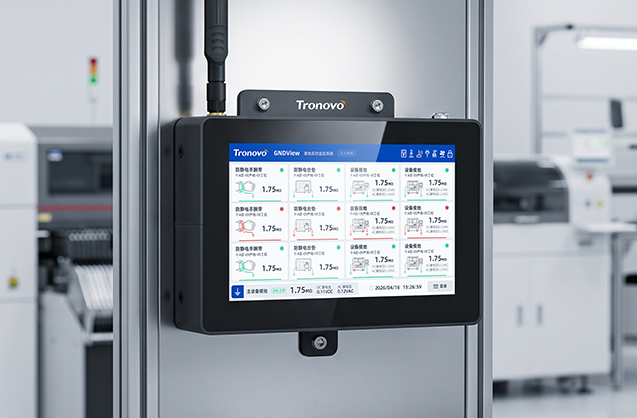

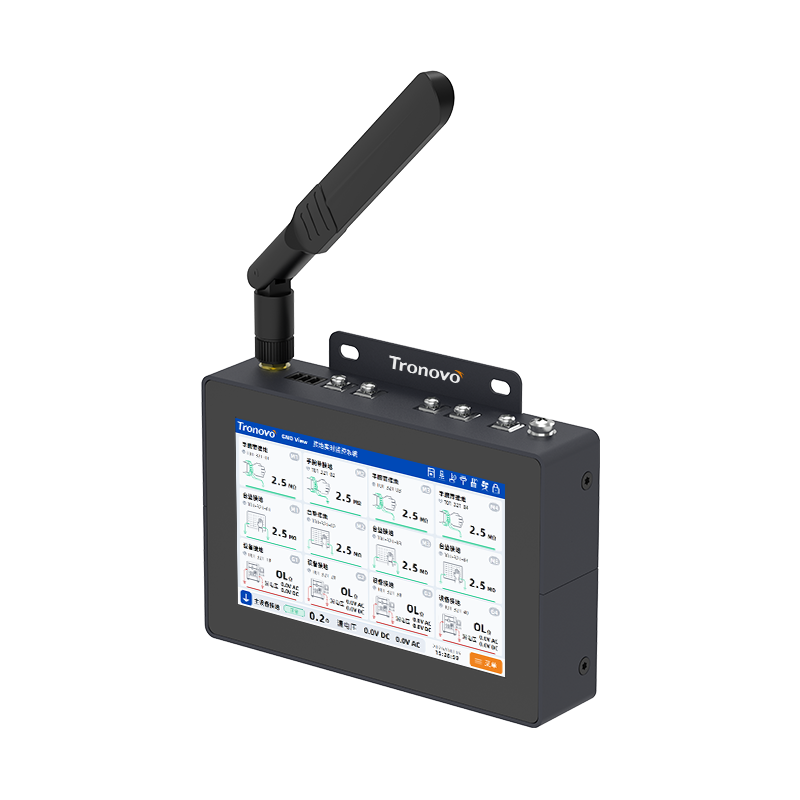

实时接地监控系统

接地实时监控系统融合前沿技术与 ANSI/ESD S20.20 标准合规要求，突破传统设备单一功能瓶颈，覆盖设备接地、防静电手环、防静电台垫、设备漏电全场景监测。一机可替代多款单功能监测设备，有效降低采购与运维成本，完美适配生产车间防静电规范化管控需求。

产品特点：
• 多通道集成，一机覆盖多工位
• 断绳、脱线、超限，秒级报警
• 看得见电阻，更看得见电压
• 到岗即提醒，离岗自动待机
• 合格才供电，离岗即断电
• 地线未接立即报警并禁止使用

一机多能降本增效

4 路双回路腕带 + 4 路台垫 + 4 路设备接地 + 1 路主设备接地，免换模组、统一报警、统一接入后台。

三重实时告警

周期测试只能证明"测试那一刻是好的"，两次测试之间的断绳脱线全靠运气，让异常在发生第一秒暴露，而不是下一班检测时。

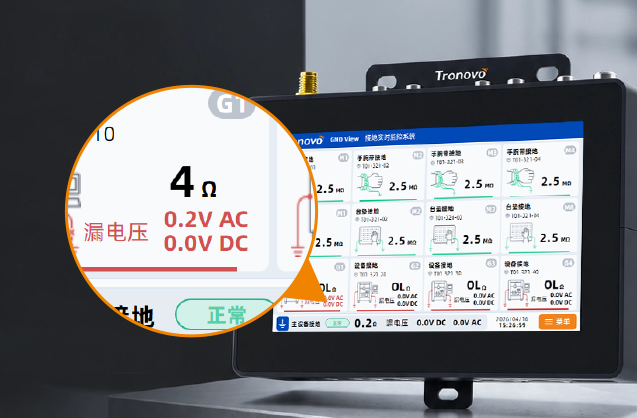

电阻 + 漏电压同步检测

设备接地电阻与交、直流残余电压同步监测，限值自定义、越限声光报警。

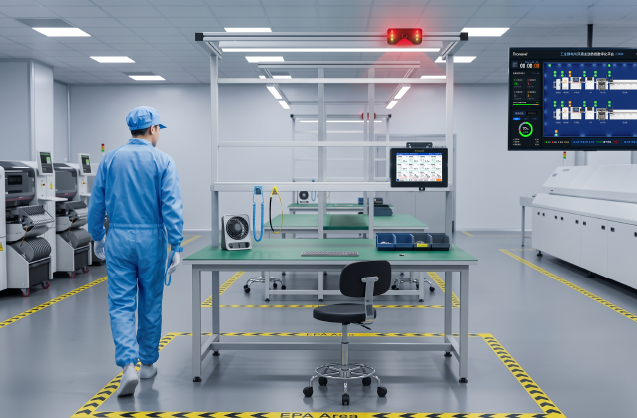

人到岗，防护就位

红外感应自动识别人员到岗，蜂鸣+红灯催佩戴手腕带；佩带合格，红灯转绿灯放行。离岗自动待机，短暂经过不误报。

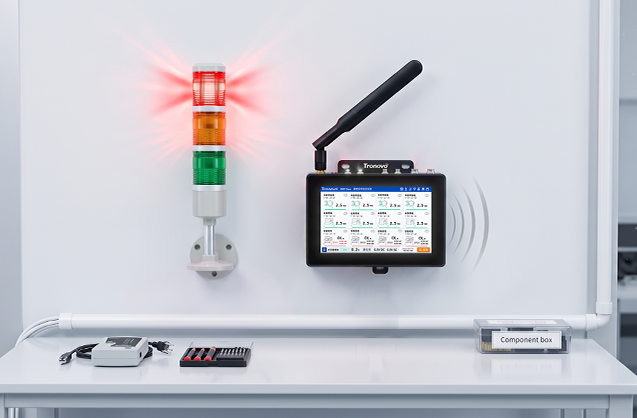

防护就位，电力就位

腕带、台垫、设备接地三要素全合格同步供电；离岗自动断电，合规与节能一步到位。
* 可跟据现场情况调整合格放行的组合

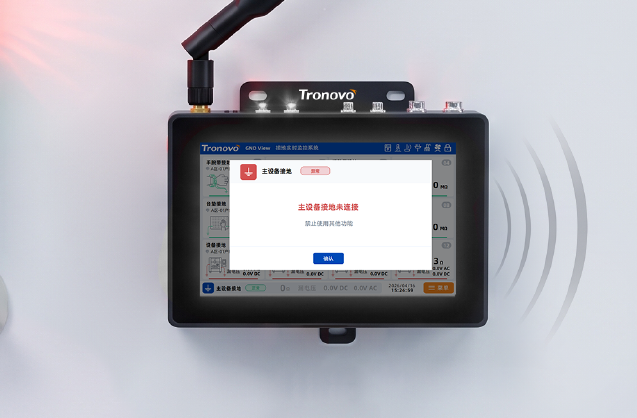

假接地，当场拦截

实时监控主设备接地电阻与电压，地线未接立即显示、进入禁止使用状态并声光报警——"假接地"从靠自觉，变成系统强制。

严格遵循国际 ESD 标准

支撑体系认证:ANS1/ESD S20.20,IEC 61340-5-1要求的接地连续监控，TM4512腕带、台垫、设备接地13路全时在线
减少日常维护:连续监控替代逐日拔插测试，报警与状态记录自动生成，不再依赖人工巡查和纸笔台账
从容应对审厂:验证数据持续留痕、随时调取，高端客户审厂与稽核现场直接出示

型号	TM4512R	TM4512Z
工作电压	DC12V
最大消耗功率	5W
电阻误差	±10%
手腕报警设置范围	0.6~50MΩ
桌垫报警设置范围	0.6~50MΩ
设备电阻报警设置范围	0~25Ω
直流电压监控范围	0~±1.3VDC
交流电压监控范围	0~1.3VAC
通讯接口	RS-458	ZigBee
外观材质	镀锌钢板
操作环境	0~+45°C,35~75%RH

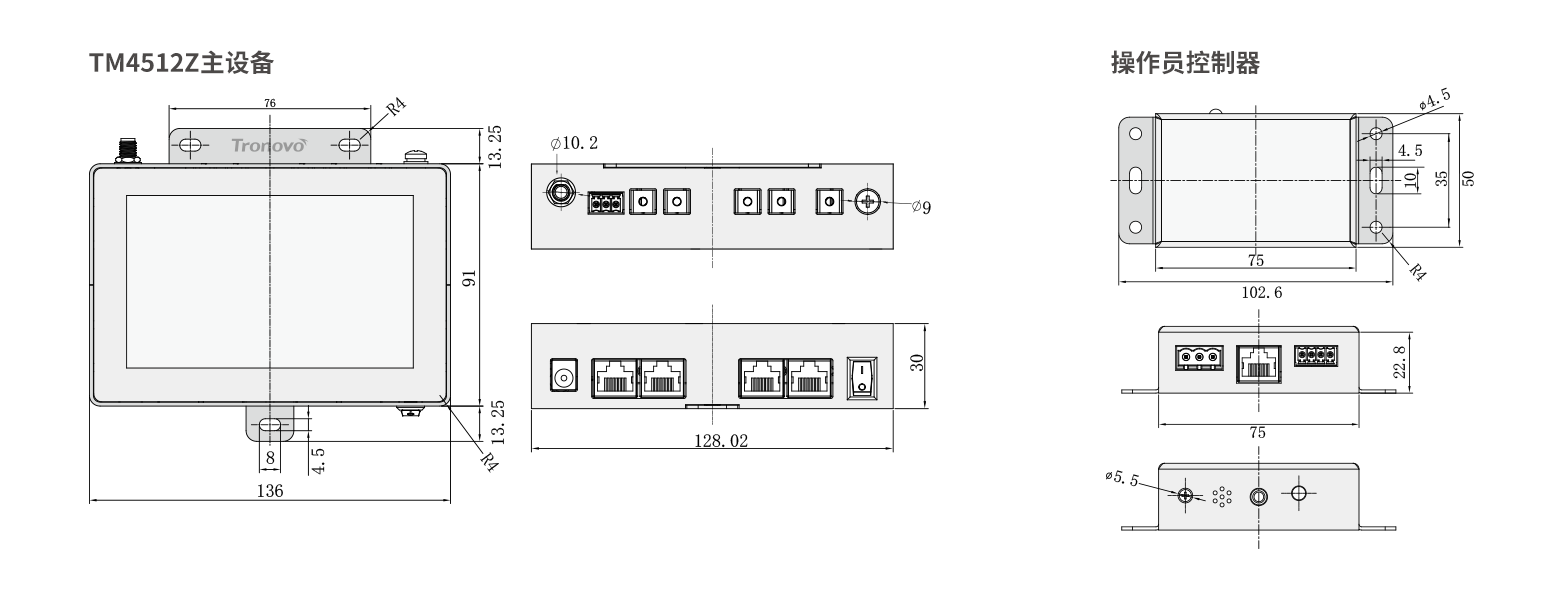

外观尺寸	L136×W117.5×H30mm
重量	395g
保修	一年有限保修
