喷嘴型静电消除器

TN2101-SN19 TN2102-SN19

竹节万向喷嘴

超小型静电消除喷嘴,专为狭小空间设计,可精准瞄准工件清除灰尘与污染物,同步高效消除静电。配备丰富喷嘴种类,适配多种工业清洁场景,满足不同用途需求。采用高频 AC 技术,离子平衡极其稳定,不受供给气压、安装距离影响,安装后无需繁琐调试,大幅提升作业效率。适用于电子元件、精密仪器等精细清洁场景,高效解决静电吸附难题,助力保持工件洁净度与生产稳定性。

产品特点:
・采用高频交流电离技术,实现极具稳定的离子平衡,静电消除效果更可靠
・超小型静电消除器设计,结构紧凑可轻松组装到设备内部,节省安装空间
・配套静电消除喷嘴种类丰富,可根据实际用途选择不同类型,适配多样场景
・具备信号输入和输出控制功能,通过 IO 通信实现自动化联机,提升生产效率
・令人放心的安全设计,采用 24V DC 安全供电,无需高压电缆,保障操作安全
・配有运行状态指示灯,实时显示设备运行状态,便于及时监控
・维修保养方便,离子针可轻松拆除和清洁,降低维护成本
・喷嘴默认长度 40cm,含 13 个喷嘴,支持根据需求灵活缩短或延长


LED指示灯直观显示工作状态

静电消除器配备 LED 指示灯,直观显示实时工作状态。内置 “检查功能”,可自动提示离子针清洁需求,各项功能状态均能通过 LED 灯清晰确认。同时支持通过信号输出从外部监控设备运行,便捷掌握静电消除设备工作状态,提升运维效率与可靠性。

高频AC电离技术

高频AC电离技术赋能静电消除设备,实现高水平静电消除:采用低压 2200V 设计,离子产生频率达 70000 次 / 秒,消电速度快;离子平衡极其稳定且无需调节,支持通过管道输送离子,可近距离安全使用,兼顾高效除静电与操作安全性,适配精密电子等多场景需求。

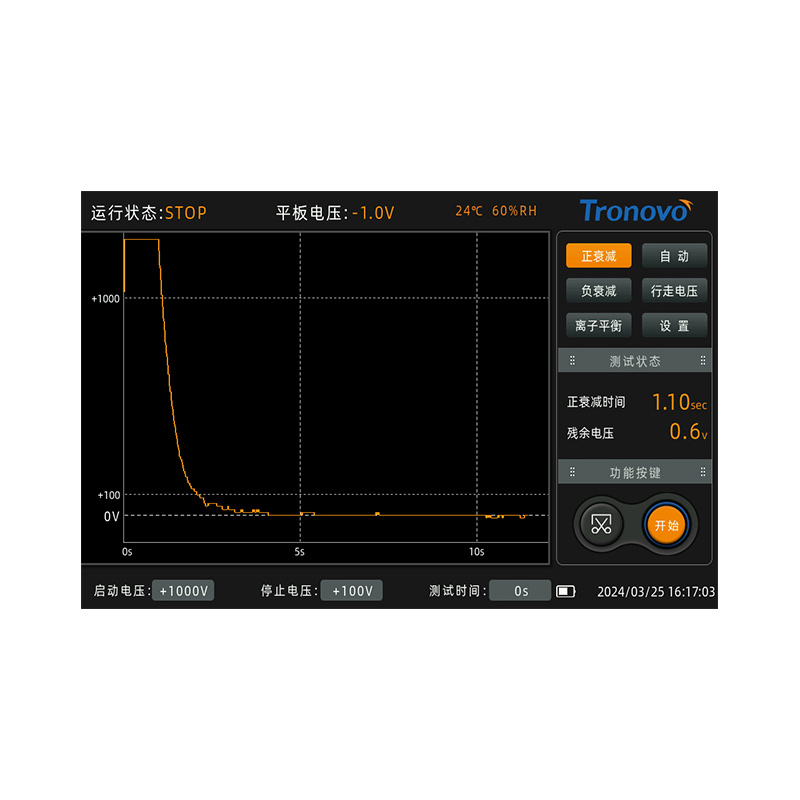

正消散时间测量图:

正消散时间测量图清晰展示静电消除器的核心性能指标:即消电速度。它精准测量静电消除设备将+1000V高静电物体的电荷快速衰减至 +100V 所需的时间。此关键参数直观反映高效消电能力与电荷中和效率,是评估静电消除性能与设备选型的重要依据。

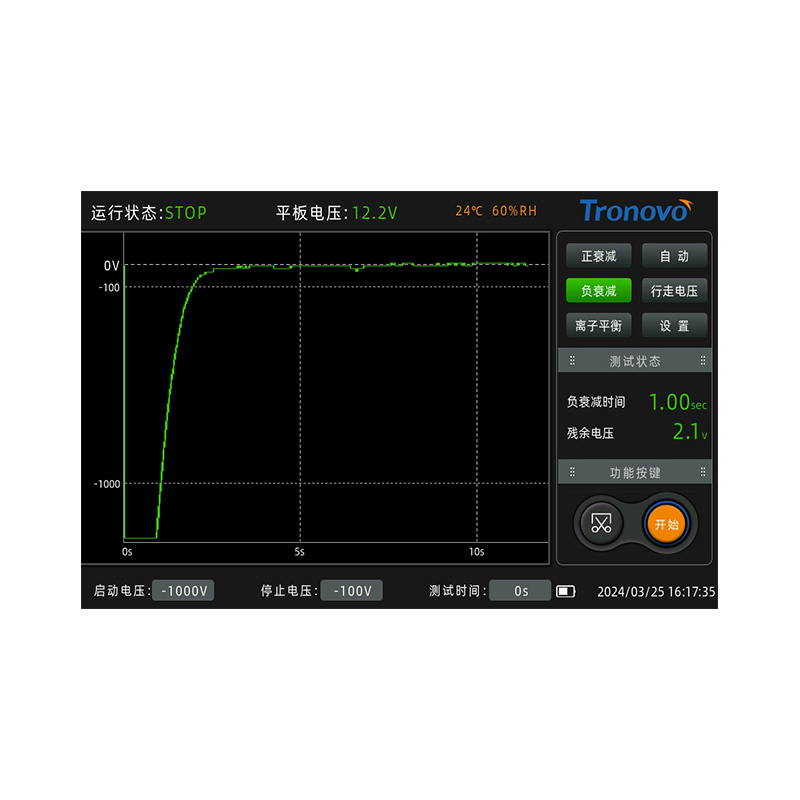

负消散时间测量图:

负消散时间测量图用于呈现静电消除效能:记录带有-1000V 电荷的物体,在静电消除器作用下电荷减少至-100V 所需的时间,是评估静电消除设备消电效率的重要依据,助力精准判断设备处理负电荷的性能表现。

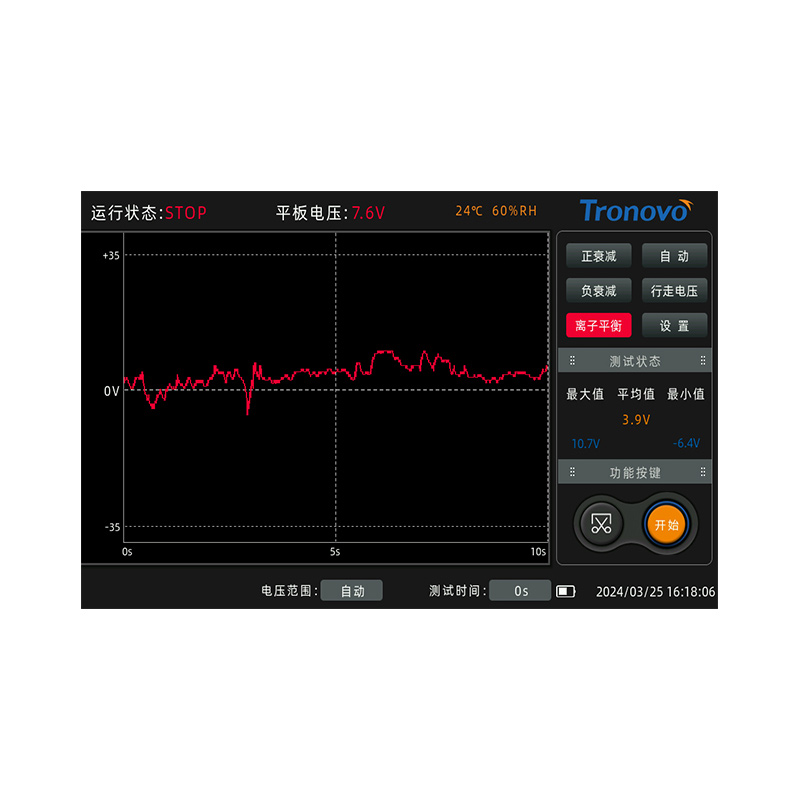

稳定的离子平衡

稳定的离子平衡是静电消除器核心性能指标:在设备连续照射正负离子时,衡量对象物静电压接近0V的程度,直接反映静电消除设备离子输出稳定性,确保精密场景中静电控制效果持久可靠。



品名主体样式
喷嘴配件材质说明
扩散型喷嘴

1_画板 1.jpg

MODEL:TN2101-SN01

dac771c72cce565

MODEL:TN-SN01

SUS 304直线使空气扩散
花洒型喷嘴

1-10

MODEL:TN2101-SN02

1682487354862120

MODEL:TN-SN02

SUS 304  45度喷射角度更宽的空气扩散
连接型软管喷嘴


MODEL:TN2101-SN03

68591f69429fe89

MODEL:TN-SN03

金属   离子喷嘴本体和导管连接用喷嘴
可连接任意弯曲的导电性导管
导管直径ø6mm,最小弯曲半径:R25mm
需加购TN-SN10转接头使用

可调型点式喷嘴


MODEL:TN2101-SN04

1682487376316474

MODEL:TN-SN04

SUS 304   可在60度范围任意调整喷射角度
使用时先调整喷嘴后固定螺帽
需加购TN-SN10转接头使用

圆头型喷嘴


MODEL:TN2101-SN05

743d6da3dfb6669

MODEL:TN-SN05

塑料  可从前端的小孔中喷射强力的直线状空气
需加购TN-SN10转接头使用

平头型喷嘴


MODEL:TN2101-SN06

1682487390295181

MODEL:TN-SN06

塑料   宽范围均匀的静电除尘
需加购TN-SN10转接头使用

90度型喷嘴


MODEL:TN2101-SN07

1682487397189677

MODEL:TN-SN07

塑料   并且空气喷射角度与螺纹面垂直
适合空间受到限制的场所
需加购TN-SN10转接头使用

棒型侧吹喷嘴


MODEL:TN2101-SN08

a4c584878cb1ea7

MODEL:TN-SN08

SUS 304   除静电有效长度270mm
可提高除静电区域
适合空间受到限制的场所
需加购TN-SN10转接头使用

棒型侧吹喷嘴+可弯曲软管


MODEL:TN2101-SN09

2216be16318d7d3

MODEL:TN-SN09

SUS 304   除静电有效长度270mm
将棒型侧吹喷嘴边接到导电性导管
导管直径ø6mm,最小弯曲半径:R25mm
导管长度对除静电时间影响较大
请跟据现场情况做选择合适
需加购TN-SN10转接头使用

喷嘴转接头



1682494690711198

MODEL:TN-SN10

SUS 304   RP1/4(内螺纹)转M16×1.5(外螺纹)
适用于喷嘴与静电消除器螺纹之间。

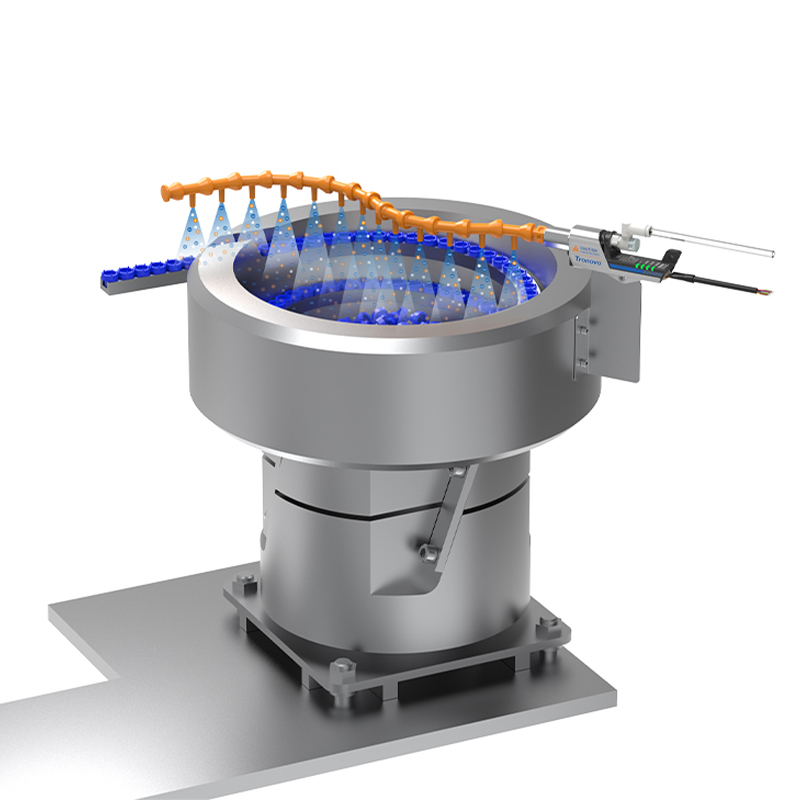

竹节万向喷嘴


MODEL:TN2101-SN19

1710474514477455

MODEL:TN-SN19

朔料  可安装于TN2101或TN2102
产品默认长度40cm,共13个喷嘴
客户可以跟据需要缩短或延长
需加购TN-SN10转接头使用

万向喷嘴


MODEL:TN2101-SN20

1708911455233854

MODEL:TN-SN20

金属   喷嘴可以任意弯曲并无需固定
保持弯曲形状不变,采用花酒式喷头
可以增加消除面积

旋转固定支架



1682494704345247

MODEL:TN-RB01

SUS 304   离子风嘴本体固定安装使用
型号TN2101-SN19TN2102-SN19
工作电压≤1.0S(距离50mm)
消耗电流|±50V|(AVE)距离50mm
消散时间0.1~0.7Mpa
离子平衡≤|±10V(AVE)
供给空气压力0.15~0.7MPa
供给空气温度0至+50°C
连接管外径∅6、内径∅4
臭氧浓度<0.03ppm @30cm
I0接口-
操作环境0~+55°C(注意不可结露)、35~65%RH
体积/重量33X110X20.8mm/本体约120g
