棒型侧吹喷嘴+可弯曲软管_喷嘴型静电消除器_产品中心

TN2101-SN09 TN2102-SN09

棒型侧吹喷嘴+可弯曲软管

超小型工业除尘喷嘴采用紧凑设计，可精准安装于狭小空间，直接瞄准工件表面高效清除灰尘和污染物，同时通过高频AC技术实现强力静电消除。喷嘴种类丰富多样，满足不同工业场景的除尘需求。其创新性的高频AC离子发生器确保离子平衡极度稳定，不受气压波动和安装距离影响，彻底免除安装后的繁琐调整工序，大幅提升生产效率。这种高精度静电消除喷嘴为电子制造、精密仪器等领域的清洁与防静电提供了可靠解决方案，兼具易用性与卓越性能。

产品特点：
•高频交流电离技术-实现超稳定离子平衡，确保静电消除持久可靠
•超小型静电消除器-紧凑机身设计，轻松集成设备内部狭小空间
•多类型除静电喷嘴-适配工业自动化场景
•IO控制模块-支持信号输入输出，无缝联机自动化生产系统
•24V DC安全供电-通过CE安全认证
•离子监控指示灯-实时显示运行状态与异常报警
•可拆卸离子针组件-1分钟快速完成离子针清洁保养
•270mm有效除静电范围-兼容导电性导管扩展侧吹除尘范围

LED指示灯直观显示工作状态

LED状态指示灯直观监控静电消除器工作状态，通过离子平衡检测与异常报警功能实时反馈设备运行情况。内置智能检查功能自动提示离子针清洁维护周期，确保高效静电消除。所有操作状态均通过LED灯可视化确认，并支持远程状态监控输出接口，便于集成到自动化生产线控制系统实现外部设备联动，大幅提升工业环境的安全性与维护效率。

高频AC电离技术

高频AC电离技术实现高精度静电消除，采用2200V安全低压结合70kHz高频离子产生，确保离子平衡极度稳定且无需人工调节。创新管道离子传输设计可直接将离子输送至目标区域，大幅提升消电速度，支持近距离安装于生产线关键工位。搭载防触电安全结构与无高压电缆设计，符合工业设备安全标准，适用于电子制造、精密仪器等对静电敏感场景。

正消散时间测量图：

正消散时间测量图是评估静电消除器消电性能的关键指标，可精准测量+1000V高压带电物体电荷衰减至+100V的耗时，直观反映设备快速除静电能力，是衡量静电消除效率的核心参数。

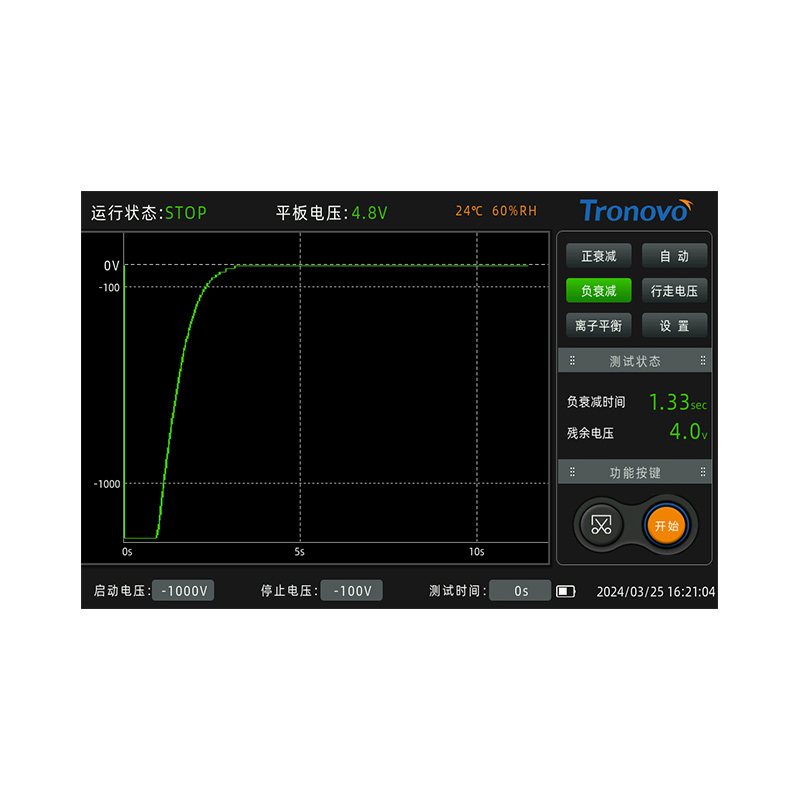

负消散时间测量图：

负消散时间测量图是评估静电消除器性能的重要指标，指带有 - 1000V 的带电物体电荷衰减至 - 100V 所需的时间。该数据直观体现设备消除负电荷的效率，为电子制造、精密仪器、包装印刷等行业选购防静电设备提供关键依据，助力企业把控生产环节静电风险，提升防静电解决方案的可靠性。

稳定的离子平衡

稳定的离子平衡技术通过持续释放正负离子，在动态平衡中高效中和物体表面静电，使静电压快速趋近0V。其稳定性直接关系电子元件、精密仪器等生产环节的静电防护效果，是制造业选购防静电设备、优化静电管控方案的关键依据，可有效降低静电击穿风险，保障产品质量与生产安全。

品名	主体样式	喷嘴配件	材质	说明
扩散型喷嘴	MODEL:TN2101-SN01	MODEL:TN-SN01	SUS 304	直线使空气扩散
花洒型喷嘴	MODEL:TN2101-SN02	MODEL:TN-SN02	SUS 304	45度喷射角度更宽的空气扩散
连接型软管喷嘴	MODEL:TN2101-SN03	MODEL:TN-SN03	金属	离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管导管直径ø6mm,最小弯曲半径：R25mm 需加购TN-SN10转接头使用
可调型点式喷嘴	MODEL:TN2101-SN04	MODEL:TN-SN04	SUS 304	可在60度范围任意调整喷射角度使用时先调整喷嘴后固定螺帽需加购TN-SN10转接头使用
圆头型喷嘴	MODEL:TN2101-SN05	MODEL:TN-SN05	塑料	可从前端的小孔中喷射强力的直线状空气需加购TN-SN10转接头使用
平头型喷嘴	MODEL:TN2101-SN06	MODEL:TN-SN06	塑料	宽范围均匀的静电除尘需加购TN-SN10转接头使用
90度型喷嘴	MODEL:TN2101-SN07	MODEL:TN-SN07	塑料	并且空气喷射角度与螺纹面垂直适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴	MODEL:TN2101-SN08	MODEL:TN-SN08	SUS 304	除静电有效长度270mm 可提高除静电区域适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴+可弯曲软管	MODEL:TN2101-SN09	MODEL:TN-SN09	SUS 304	除静电有效长度270mm 将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm,最小弯曲半径：R25mm 导管长度对除静电时间影响较大请跟据现场情况做选择合适需加购TN-SN10转接头使用
喷嘴转接头		MODEL:TN-SN10	SUS 304	RP1/4（内螺纹）转M16×1.5（外螺纹）适用于喷嘴与静电消除器螺纹之间。
竹节万向喷嘴	MODEL:TN2101-SN19	MODEL:TN-SN19	朔料	可安装于TN2101或TN2102 产品默认长度40cm，共13个喷嘴客户可以跟据需要缩短或延长需加购TN-SN10转接头使用
万向喷嘴	MODEL:TN2101-SN20	MODEL:TN-SN20	金属	喷嘴可以任意弯曲并无需固定保持弯曲形状不变,采用花酒式喷头可以增加消除面积
旋转固定支架		MODEL:TN-RB01	SUS 304	离子风嘴本体固定安装使用

型号	TN2101-SN09	TN2102-SN09
工作电压	≤1.0S(距离50mm)
消耗电流	≤\|±50V\|(AVE)距离50mm
消散时间	0.1~0.7Mpa
离子平衡	≤\|±10V(AVE)
供给空气压力	0.15~0.7MPa
供给空气温度	0至+50°C
连接管	外径∅6、内径∅4
臭氧浓度	<0.03ppm @30cm
I0接口	-	有
操作环境	0~+55°C(注意不可结露)、35~65%RH
体积/重量	33X110X20.8mm/本体约120g
