喷嘴型静电消除器

TN2101-SN07 TN2102-SN07

90度空气喷嘴

超小型离子风嘴专为狭小空间设计,轻松瞄准工件精准清除灰尘等污染物,同步高效消除静电,适配电子元件、精密仪器等场景清洁需求。配备丰富喷嘴类型,可根据不同工件形状、清洁范围灵活选择,提升作业适配性。采用高频 AC 技术,离子平衡稳定精准,不受供给气压、安装距离影响,安装后无需繁琐调试,降低维护成本。适用于 PCB 板、镜头模组、半导体等精密制造环节,高效解决静电吸附污染问题,优化生产洁净度。

产品特点:
・高频交流电离技术,搭载稳定离子平衡系统,适配精密电子除静电场景
・超小型离子风嘴设计,轻松嵌入设备内部,节省安装空间
・多规格喷嘴可选,根据清洁需求灵活搭配,提升作业适配性
・支持信号输入输出控制,通过 IO 通信实现自动化联机,适配产线集成
・24V DC 安全供电设计,无需高压电缆,保障操作安全,符合工业安全标准
・配备运行状态指示灯,实时监测运行状态,便于维护
・离子针易拆洗设计,维修保养便捷,降低设备维护成本
・空气喷射角度与螺纹面垂直,专为狭小空间设计,适合受限场所作业

LED指示灯直观显示工作状态

LED 指示灯直观显示静电消除器工作状态,搭载“检查功能”可自动提示离子针清洁需求,各项功能状态均能通过指示灯清晰确认。同时支持功能信号输出,便于从外部实时监控设备运行状态,提升静电消除器维护效率,适配精密电子生产场景。

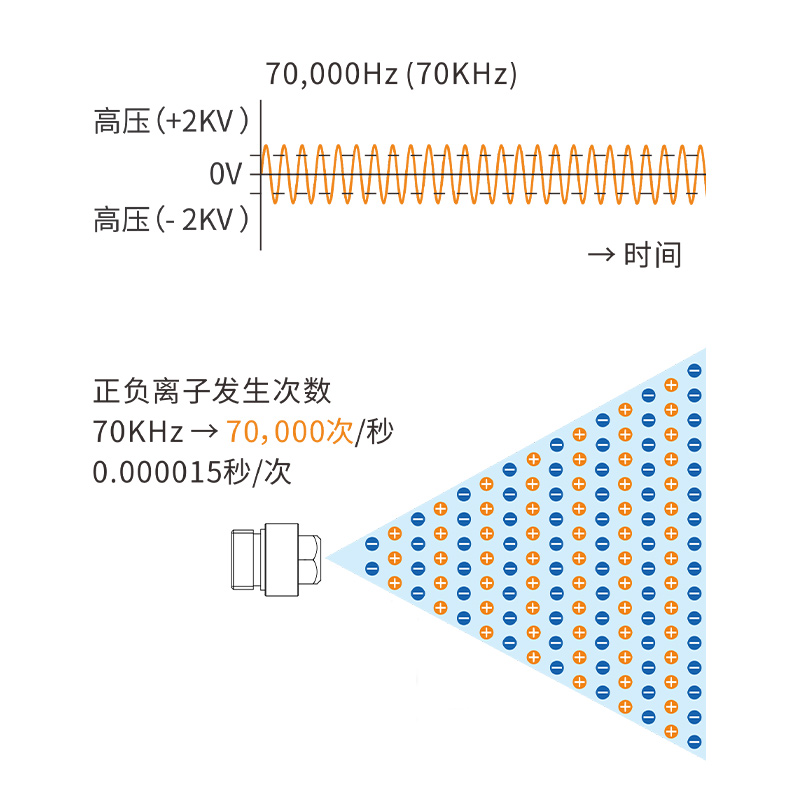

高频AC电离技术

采用高频AC电离技术的静电消除器,以低压 2200V 实现高水平静电消除,离子产生频率达70000次/秒,消电速度快。离子平衡极其稳定且无需调节,支持管道输送离子,可近距离使用,安全性高,适配精密电子、半导体等场景高效除静电需求。

正消散时间测量图:

正消散时间测量图用于呈现静电消除器的除电效率:记录带有+1000V静电的带电物体,其电荷减少至+100V 所需的时间,直观反映设备消电速度与静电消除性能,为精密电子、半导体等场景的静电防护效果评估提供关键数据参考。

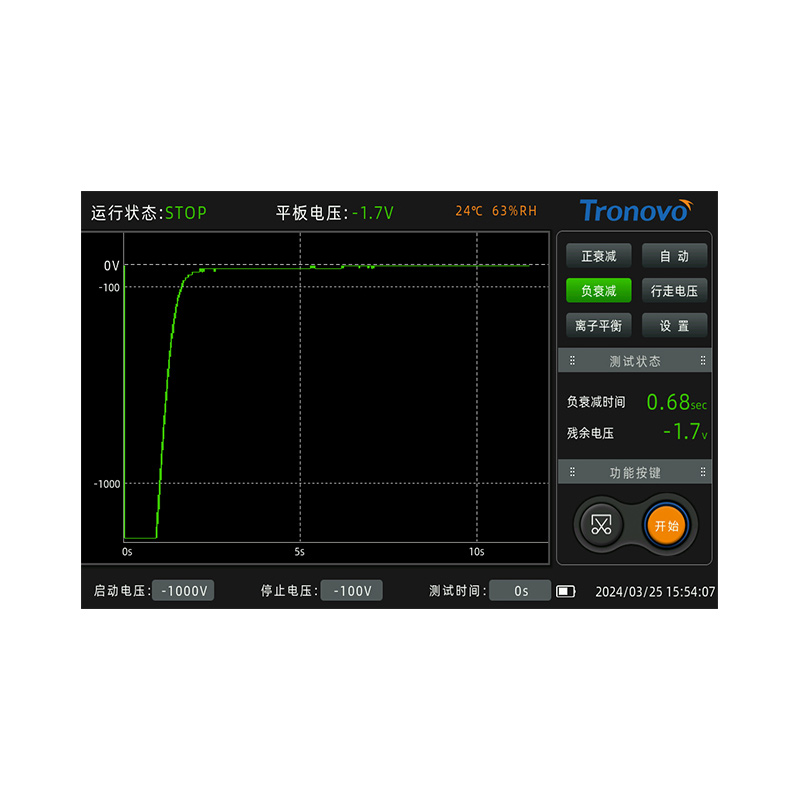

负消散时间测量图:

负消散时间测量图直观展示静电消散时间测试结果:测量一个初始带-1000V高电压的带电物体,其静电电荷衰减降至-100V安全阈值所需的关键时长。

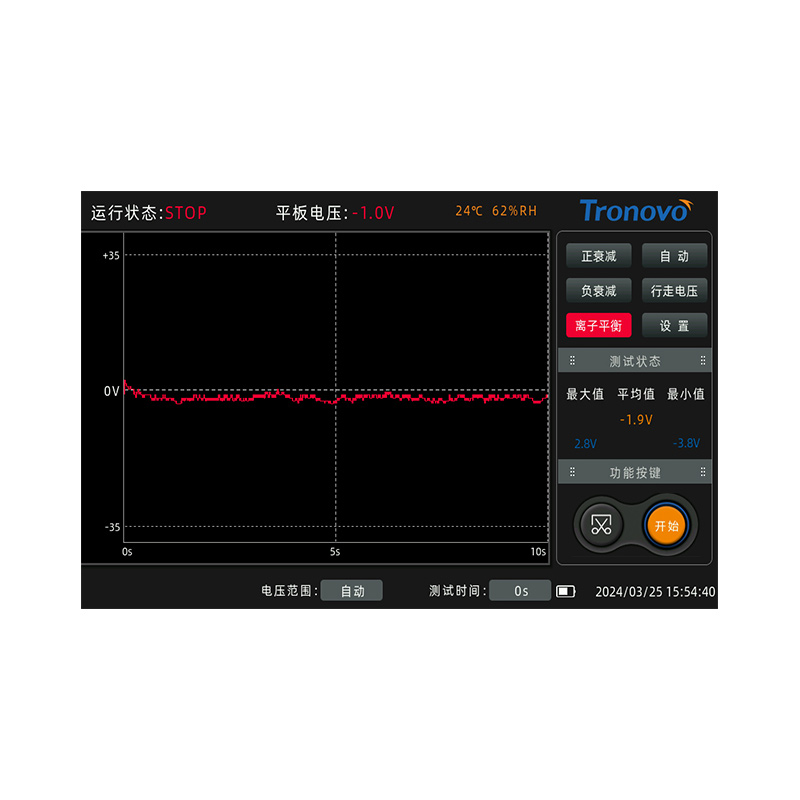

稳定的离子平衡

稳定的离子平衡是指在静电消除器持续照射正负离子的情况下,对象物静电压趋近于 0V 的状态,是衡量防静电设备性能的核心指标之一。其稳定性直接影响电子元件、精密仪器等生产环节的静电防护效果,为制造业优化防静电方案、降低静电损伤风险提供关键参考,助力提升生产质量与安全性。



品名主体样式
喷嘴配件材质说明
扩散型喷嘴

1_画板 1.jpg

MODEL:TN2101-SN01

dac771c72cce565

MODEL:TN-SN01

SUS 304直线使空气扩散
花洒型喷嘴

1-10

MODEL:TN2101-SN02

1682487354862120

MODEL:TN-SN02

SUS 304  45度喷射角度更宽的空气扩散
连接型软管喷嘴


MODEL:TN2101-SN03

68591f69429fe89

MODEL:TN-SN03

金属   离子喷嘴本体和导管连接用喷嘴
可连接任意弯曲的导电性导管
导管直径ø6mm,最小弯曲半径:R25mm
需加购TN-SN10转接头使用

可调型点式喷嘴


MODEL:TN2101-SN04

1682487376316474

MODEL:TN-SN04

SUS 304   可在60度范围任意调整喷射角度
使用时先调整喷嘴后固定螺帽
需加购TN-SN10转接头使用

圆头型喷嘴


MODEL:TN2101-SN05

743d6da3dfb6669

MODEL:TN-SN05

塑料  可从前端的小孔中喷射强力的直线状空气
需加购TN-SN10转接头使用

平头型喷嘴


MODEL:TN2101-SN06

1682487390295181

MODEL:TN-SN06

塑料   宽范围均匀的静电除尘
需加购TN-SN10转接头使用

90度型喷嘴


MODEL:TN2101-SN07

1682487397189677

MODEL:TN-SN07

塑料   并且空气喷射角度与螺纹面垂直
适合空间受到限制的场所
需加购TN-SN10转接头使用

棒型侧吹喷嘴


MODEL:TN2101-SN08

a4c584878cb1ea7

MODEL:TN-SN08

SUS 304   除静电有效长度270mm
可提高除静电区域
适合空间受到限制的场所
需加购TN-SN10转接头使用

棒型侧吹喷嘴+可弯曲软管


MODEL:TN2101-SN09

2216be16318d7d3

MODEL:TN-SN09

SUS 304   除静电有效长度270mm
将棒型侧吹喷嘴边接到导电性导管
导管直径ø6mm,最小弯曲半径:R25mm
导管长度对除静电时间影响较大
请跟据现场情况做选择合适
需加购TN-SN10转接头使用

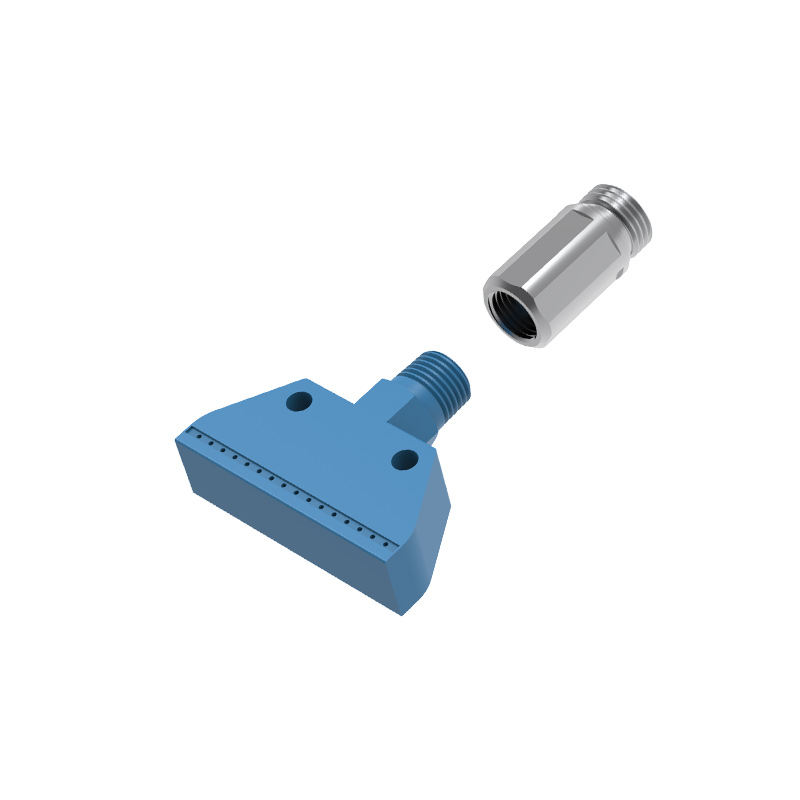

喷嘴转接头



1682494690711198

MODEL:TN-SN10

SUS 304   RP1/4(内螺纹)转M16×1.5(外螺纹)
适用于喷嘴与静电消除器螺纹之间。

竹节万向喷嘴


MODEL:TN2101-SN19

1710474514477455

MODEL:TN-SN19

朔料  可安装于TN2101或TN2102
产品默认长度40cm,共13个喷嘴
客户可以跟据需要缩短或延长
需加购TN-SN10转接头使用

万向喷嘴


MODEL:TN2101-SN20

1708911455233854

MODEL:TN-SN20

金属   喷嘴可以任意弯曲并无需固定
保持弯曲形状不变,采用花酒式喷头
可以增加消除面积

旋转固定支架



1682494704345247

MODEL:TN-RB01

SUS 304   离子风嘴本体固定安装使用
型号TN2101-SN07TN2102-SN07
工作电压≤1.0S(距离50mm)
消耗电流|±50V|(AVE)距离50mm
消散时间0.1~0.7Mpa
离子平衡≤|±10V(AVE)
供给空气压力0.15~0.7MPa
供给空气温度0至+50°C
连接管外径∅6、内径∅4
臭氧浓度<0.03ppm @30cm
I0接口-
操作环境0~+55°C(注意不可结露)、35~65%RH
体积/重量33X110X20.8mm/本体约120g
