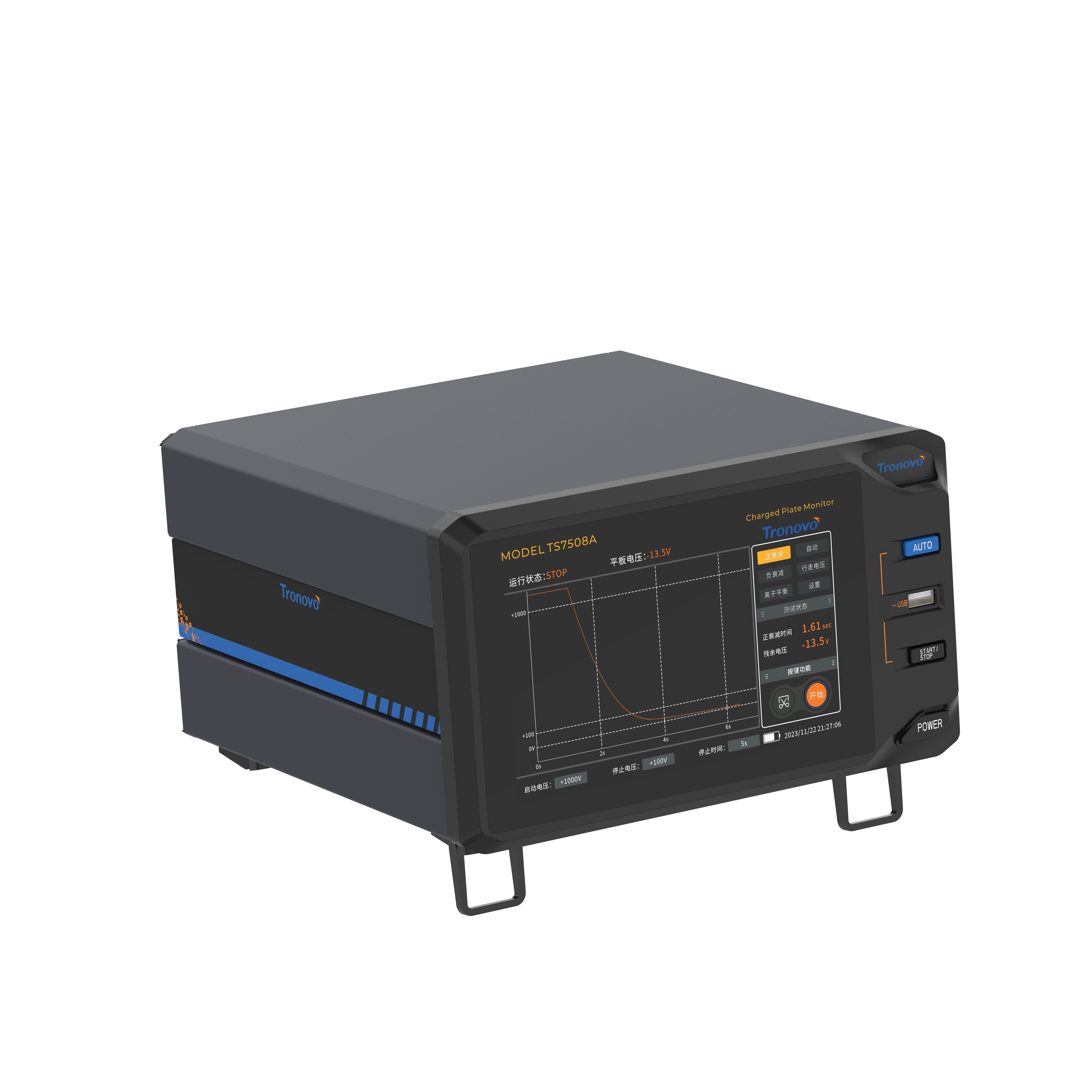

TS7508A TS7508B TS7508pro

充电板监测仪-分体式

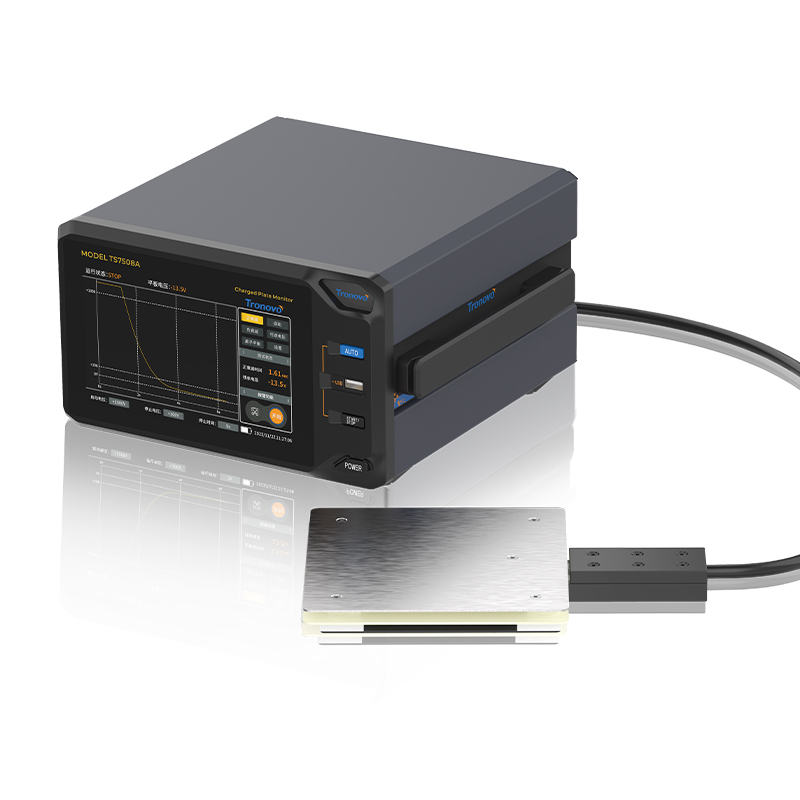

充电板监测仪是评估空气电离器性能的专业设备,采用7英寸触控屏,操作便捷,数据直观显示,符合IEC61340-5-1和ANSI/ESD STM3.1国际标准。其高精度测量(0.1V分辨率,DC-80Hz)可精准检测AC/DC静电消除器,尤其适合高频AC离子风机测试。独特的可分离测试平板设计,适用于狭小空间和制程设备内部检测,避免干扰。内置温湿度传感器,实时监测环境影响,并支持自动判定(PASS)、数据导出(USB/U盘)及长续航锂电池供电,是ESD静电防护、离子平衡测试、洁净室监测等场景的理想工具,确保电离器性能评估更高效、更可靠。

产品特点:
• 7英寸高清触控屏,操作便捷,数据同屏直观显示,提升检测效率。
• 符合IEC 61340-5-1和 ANSI/ESD STM3.1标准,专业静电测试仪器。
• 0.1V电压分辨率,支持DC to 80Hz频率,精准检测静电电压。
• 智能监测环境、温湿度,确保测试结果更准确。
• 自动PASS/FAIL判定,支持U盘存储和USB连接电脑,一键截屏存档。
• 内置大容量锂电池,无需外接电源,适合车间、实验室、无尘室等多种场景。

充电板监测仪 | 符合ANSI/ESD S20.20:2021标准

精准静电防护:严格满足ANSI/ESD S20.20:2021标准,适用于EPA防静电区域,支持脉冲直流电离系统偏移电压峰值(Peak)检测,范围-250V至+250V。符合ANSI/ESD S20.20 相关条款: 表3,产品导入和符合性验证电离器偏移电压(峰值/Peak): -35V<平衡电压<35V。

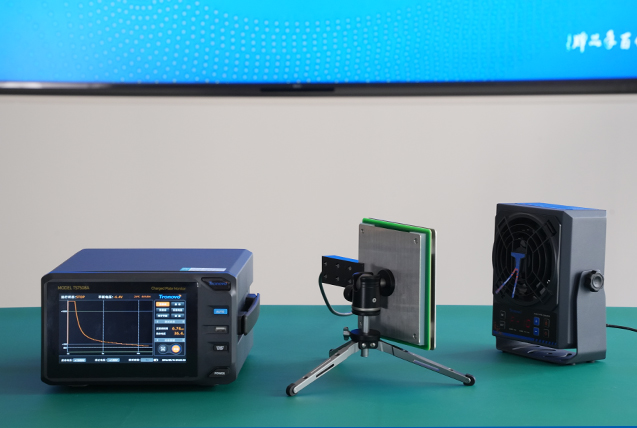

专业离子风机测试仪 | 符合ESD TR53标准 | 精准静电消除检测

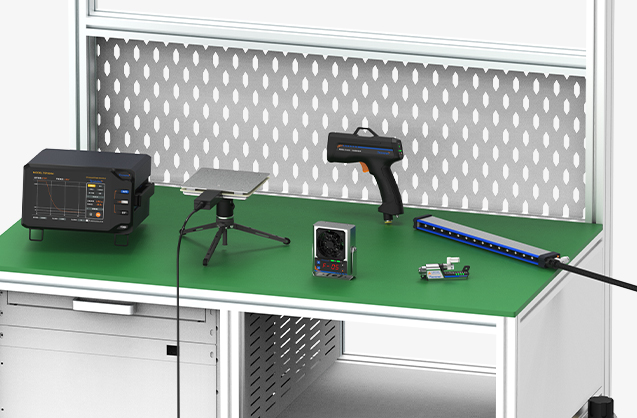

本充电板监测仪(离子风机测试仪)专为离子风机、离子风枪、离子棒、离子喷嘴、静电消除器、负离子发生器等设备的性能验证而设计,严格符合ESD TR53符合性验证要求。可精准测量消散时间(用户可自定义)及平衡电压(Peak),确保测试结果满足-35V < V偏移 < +35V的行业标准限值。 作为高精度静电消除检测仪,本设备适用于产线合规性验证、品质管控及研发测试,是电子制造、半导体、医疗洁净室等行业的理想选择。

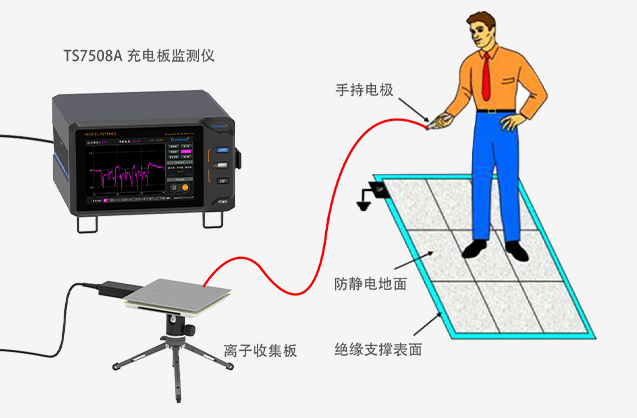

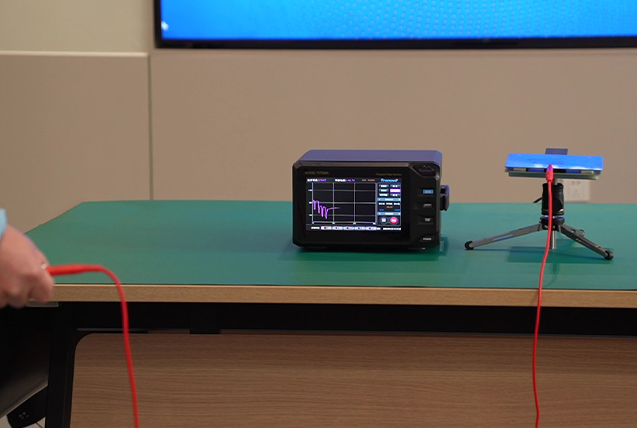

人体行走电压测试

符合IEC61340-4-5和ANSI/ESD STM97.2标准,为人体行走电压测试设计,精准记录峰值电压(Peak值),确保EPA防静电区域合规性。 动态静电监测:实时检测人体行走产生的静电压峰值,支持数据存储与分析,适用于电子制造、半导体等敏感环境标准化测试:符合ANSI/ESD S20.20认证要求,适配防静电地板与鞋类系统测试。

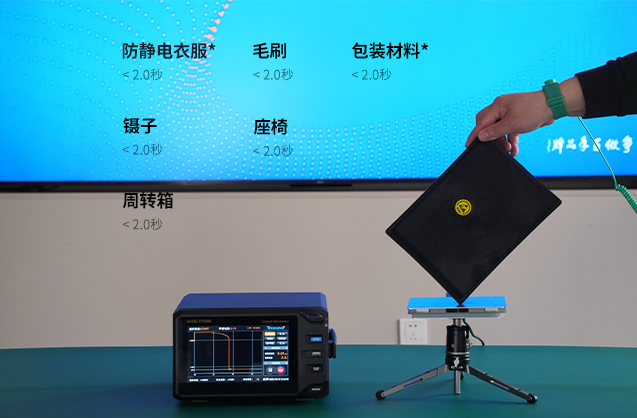

材料静电消散测试

充电板监测仪精准测量材料静电消散时间与成品静电衰减性能,符合IEC 61340-2-1、SAE J1645等国际标准。适用于电子制造、防静电材料检测,助力ESD防护认证。

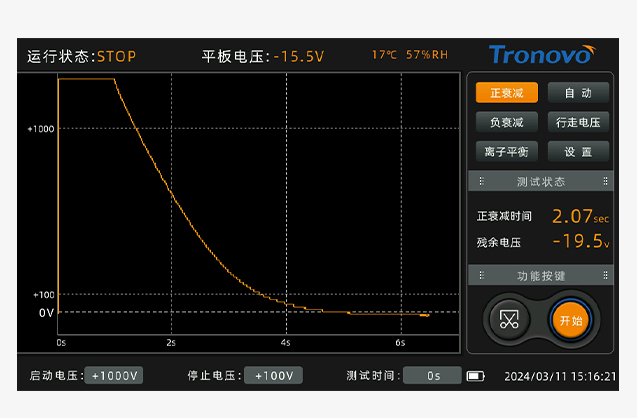

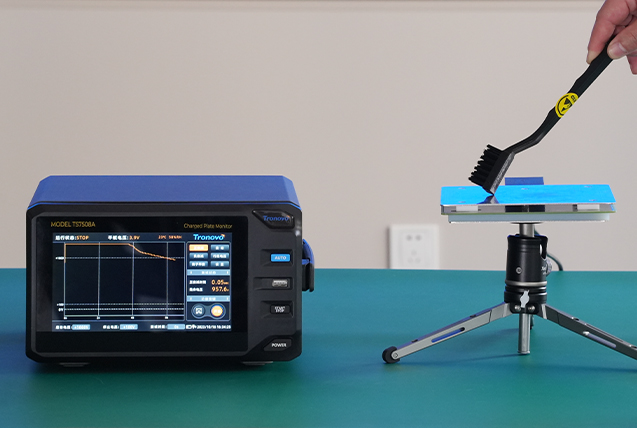

衰减时间测量

充电板监测仪支持正负衰减时间测试,可编程设置启动/停止电压(±1000V范围),精准测量材料静电消散性能,符合IEC 61340-2-1、SAE J1645等国际标准。
智能电压控制:自定义测试阈值,适配防静电材料、电子元件等场景,数据可通过配套软件导出分析,助力EPA防静电区域合规验证。

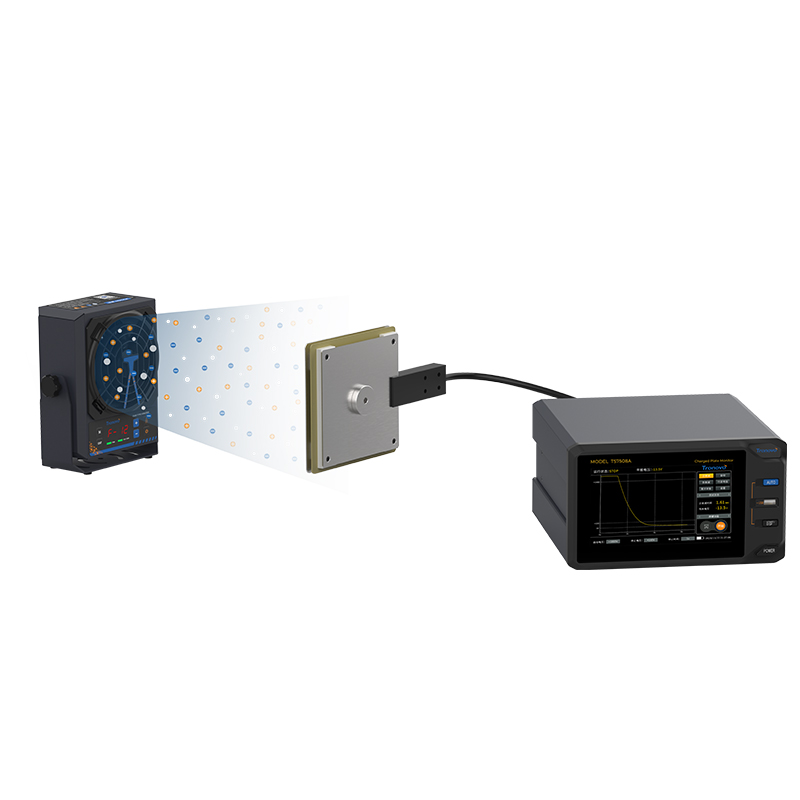

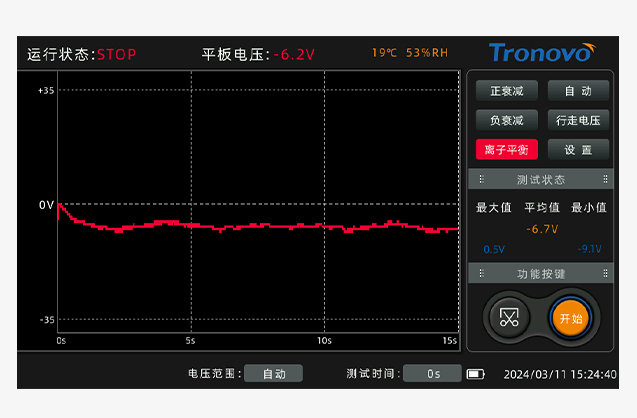

离子平衡测量

离子平衡测试仪专业检测离子风机平衡度,实时显示电压波动曲线,支持正负离子平衡分析,符合ANSI/ESD S20.20标准。支持峰值(Peak)检测与数据截图存储。

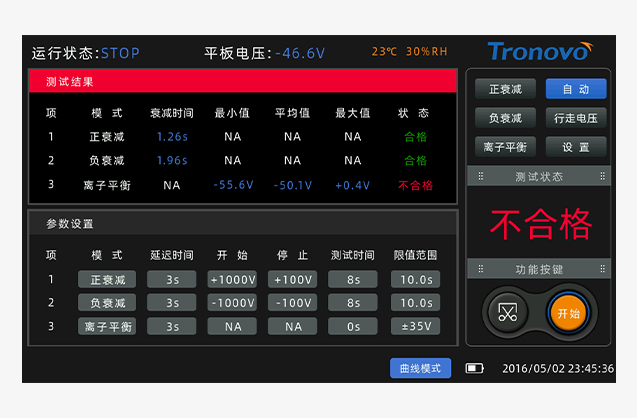

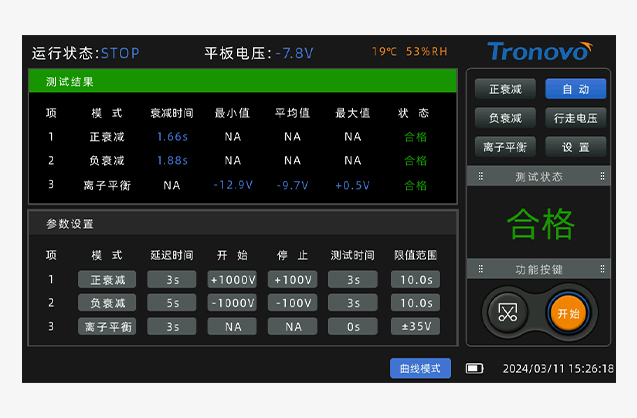

自动模式测量

离子平衡测试仪支持全自动测量模式,可一键完成正/负衰减时间与离子平衡的单独或联合检测,可自动判定结果并提示超标报警。
智能阈值设定:可编程设置启动/截止电压及上下限阈值,适配离子风机、风棒等设备的EPA防静电区域校准

异常告警状态

充电板监测仪支持自动测试与异常状态告警,用户可自定义电压限值范围,实时判定测试结果(PASS/FAIL),并通过LCD屏直观显示结论。符合IEC61340标准,适配静电防护设备校准与产线质控场景

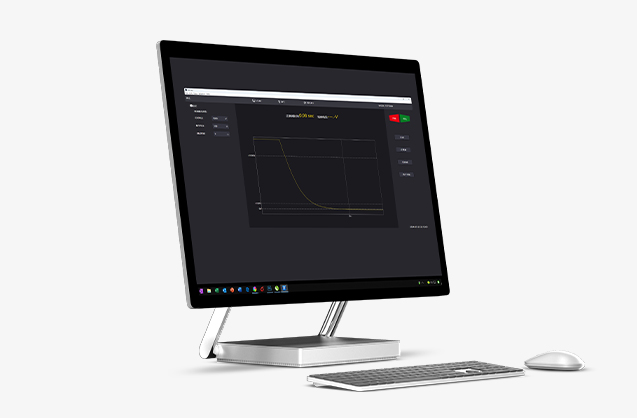

支持上位机软件

离子平衡测试仪支持上位机软件连接,通过U盘一键截屏存储测试数据(含电压曲线与衰减时间),操作简单便捷,5分钟即可上手。

型号TS7508ProTS7508ATS7508B
带宽DC to 80 Hz (-3dB)
零点稳定性≤6V/分钟(无入射离子流,极板电压随时间漂移)
电压范围0 ~±1100 VDC or peak AC
电压精度0~100V:≤±3V
100~1000V:≤±2.5%
计时范围0.1~999.9s
计时分辨率0.01s
输出比例150x150 mm标配
25x25 mm标配选配选配
上位机软件标配选配-
人体行走静电压测试支持支持-
显示屏幕7英寸多点触摸电容屏、显示分辨率1024x600
彩色曲线显示支持
电池工作时间内置锂电池、连续运行时间超过5个小时
仪器接口USB Host、USB Device、LAN选配USB Host
电池工作时间内置锂电池、连续运行时间超过5个小时
电源供电为12VDC、 2A、 2.1mm插孔充电器
操作环境0~+50°C、10~80%RH(注意不可结露)
体积 /重量245x145x265mm/本体约2.8kg(主机含平板)
保修二年有限保修
