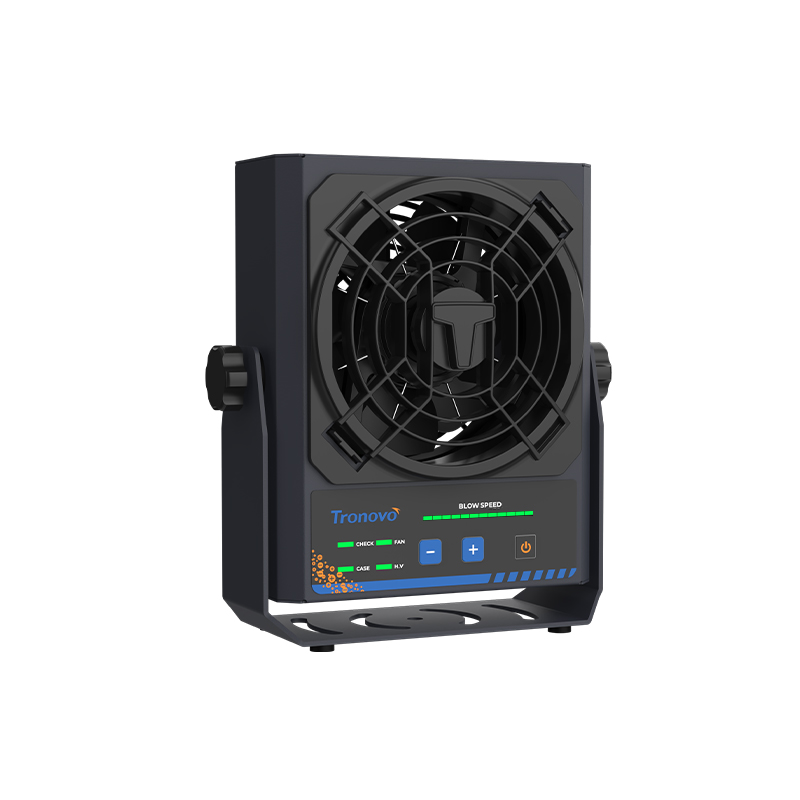

风扇型静电消除器

TF2151 TF2152

高频离子风机

70,000Hz高频AC静电消除技术,突破传统低频与DC方式的局限,通过高频AC技术实现正负离子的高效协同释放。在高离子浓度环境下,该技术能快速中和静电荷,离子平衡稳定控制在±10V以内,且臭氧产生量低于0.05ppm,确保无污染。其无需调整距离的特性,大幅提升静电消除效率,尤其适用于半导体制造、精密电子组装等高敏感场景。结合智能控制系统与低能耗设计,高频AC技术已成为工业4.0时代高效节能静电消除的首选解决方案。

产品特点

• 高频AC静电消除技术,实现±10V内超稳离子平衡,保障精密制造良品率
• 智能离子针监测系统,降低80%维护成本
• 四重异常报警功能,LED屏显+蜂鸣提示
• 双模式网罩(直向型/扩散型),覆盖更大距离静电消除距离,适配SMT产线与无尘车间
• 安全联锁设计,开盖自动切断高压电源与风扇,符合防触电安全标准
• 5000rpm涡轮风扇(12档可调),风速0.5-5m/s精准匹配电子组装/薄膜卷材工艺需求
• 工业物联网集成,支持IO控制接口

高频技术

采用压电元件升压技术,将交流电压精准提升至±2kV,通过70,000Hz高频AC电场实现正负离子交替释放,离子平衡偏差<±10V。相比传统DC方案,该系统结合高频谐振电路与压电陶瓷驱动,离子浓度提升3倍,覆盖0.5-3m静电消除距离,适用于半导体封装、精密电子装配等场景。

新开发的风道结构

实现气流路径精准控制,风速均匀性提升40%,静电消除速度较传统结构提高50%。通过变频调速技术动态调节风量(0.5-3m³/min),适配半导体、SMT产线等场景需求。

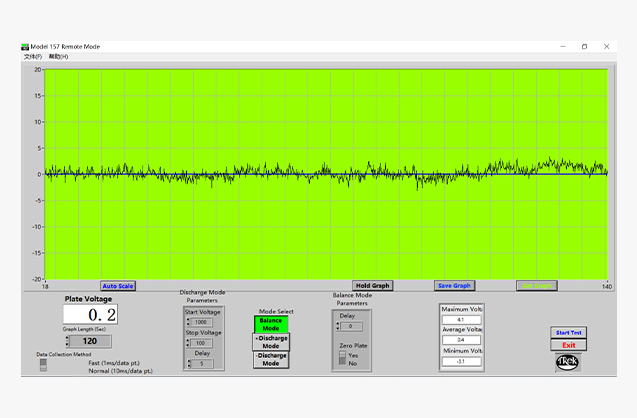

极其稳定的离子平衡

采用高频AC电离技术(70kHz),离子平衡波动小,完全符合IEC 61340-5-1静电标准。实现电子行业要求的快速中和(1000V→100V)。适配半导体封装、SMT贴片等精密制造场景。

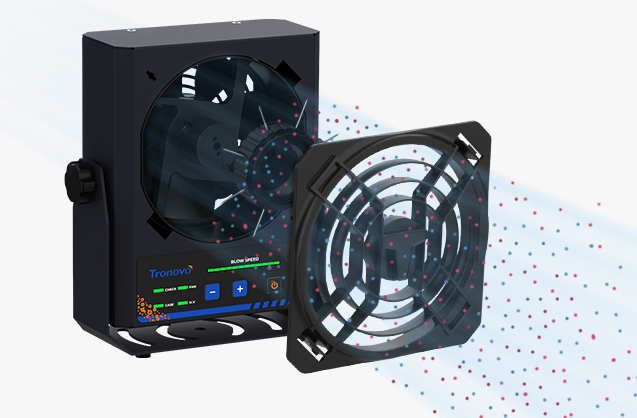

采用可换式网罩设计,适配不同工业场景需求

广角导流网罩:通过环形导流板技术,将离子扩散角度提升40%;定向增压网罩:结合渐变式扩风结构,使离子风集中喷射,最远输送距离达3米,静电消除速度提高50%。

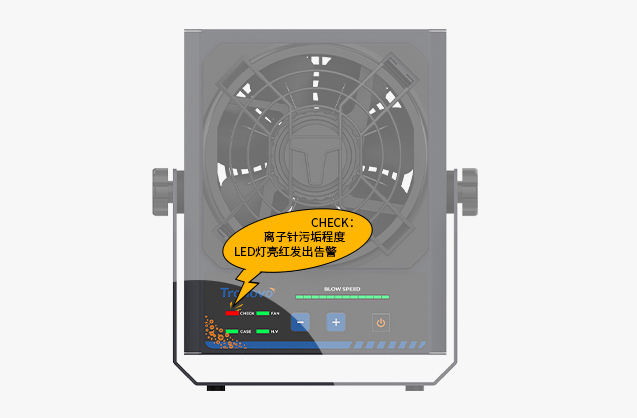

具有离子针维护,检测功能

当需要维护时CHECK指示灯亮发出通知 *仅TF-2152型号具备此功能

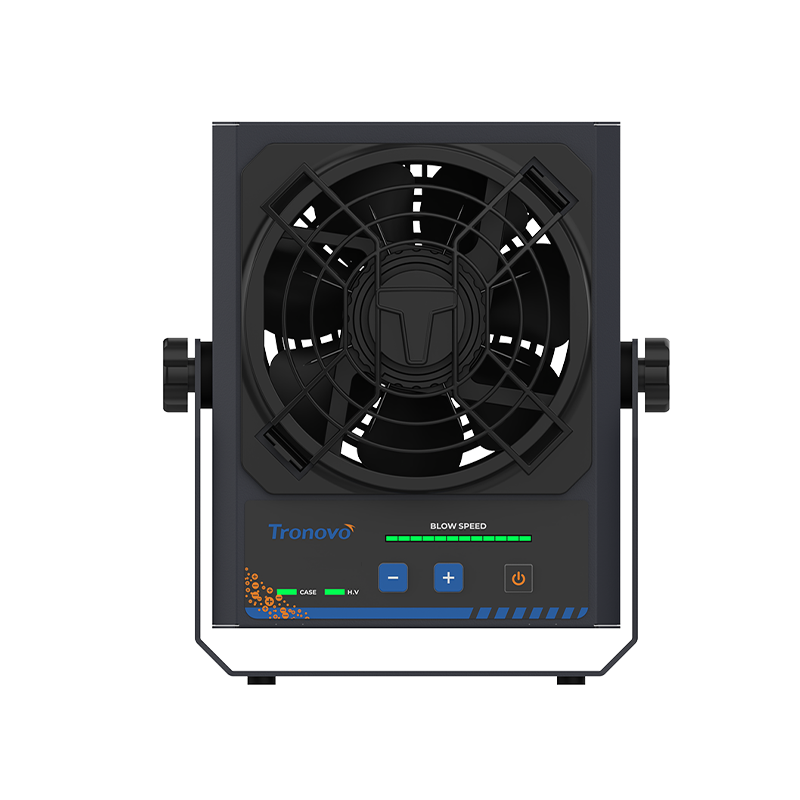

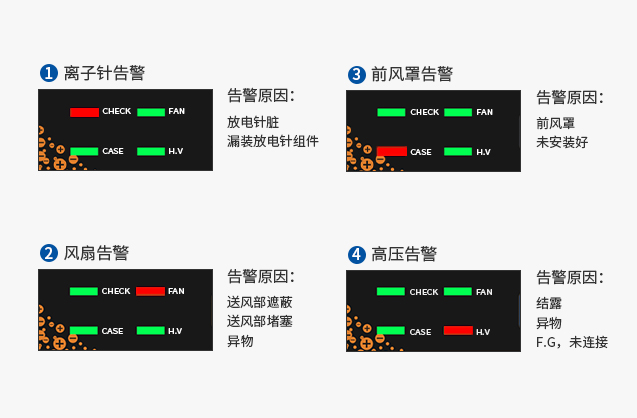

4种报警功能直观显示

采用多色LED屏显技术,实时直观显示四种报警状态:高压异常、风扇故障、离子针脏物、前网罩未接好。支持PLC通讯,可远程监控设备运行参数,适配半导体封装、SMT产线等高精度场景。

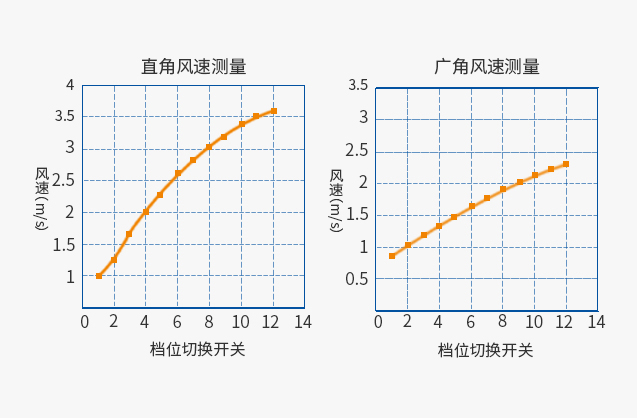

12档风量调节功能

12档风速调节功能精准适配多元场景需求:1-3档超静音低风速轻柔送风,适合精密电子元件静电消除;4-7档均衡风速满足无尘车间日常除尘;8-12档强劲大风量可快速清除远距离工业设备积尘,搭配直流无刷电机节能省电。智能调速应对复杂工况,提升静电消除效率与除尘效果。

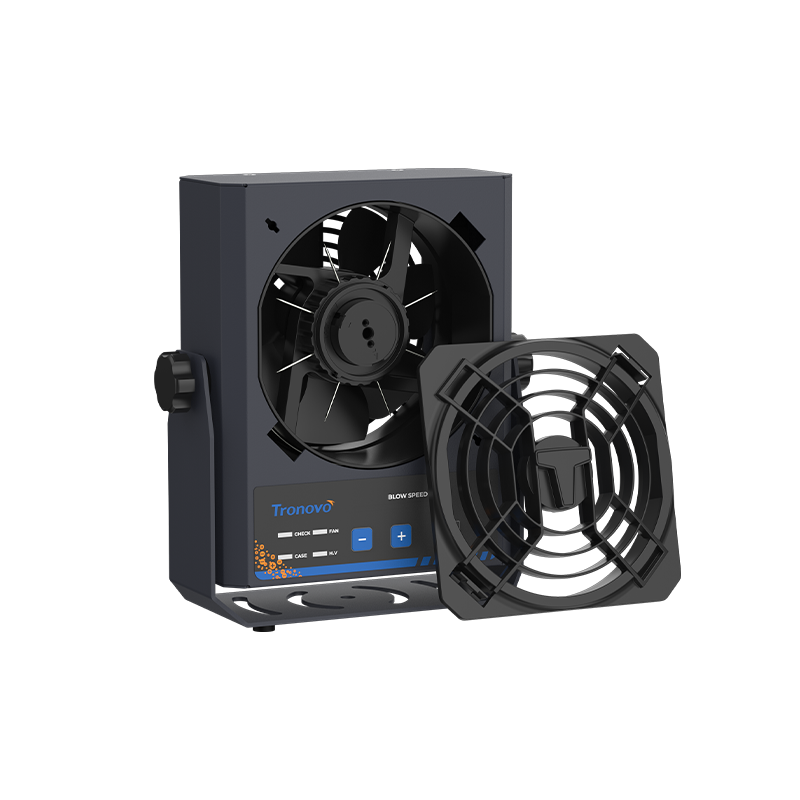

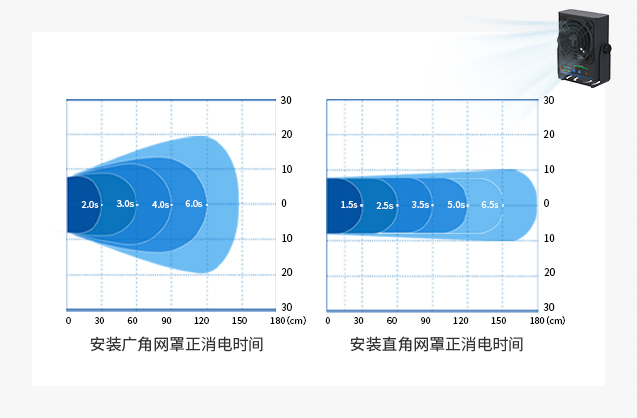

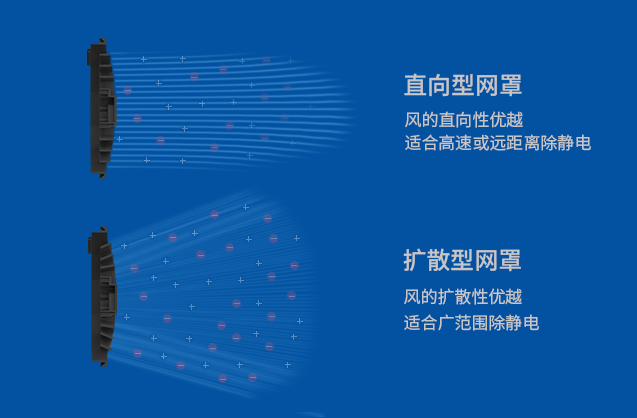

出厂标配直射型网罩与扩散型网罩,轻松应对不同场景需求

直射型网罩(长距离):采用定向气流技术,精准覆盖远距离目标,适合流水线静电消除;
扩散型网罩(大范围):通过广角散射设计,实现大面积均匀除静电。
快速更换结构无需工具,搭配12档风速调节功能,满足工业级静电控制需求,提升生产效率与作业安全性。

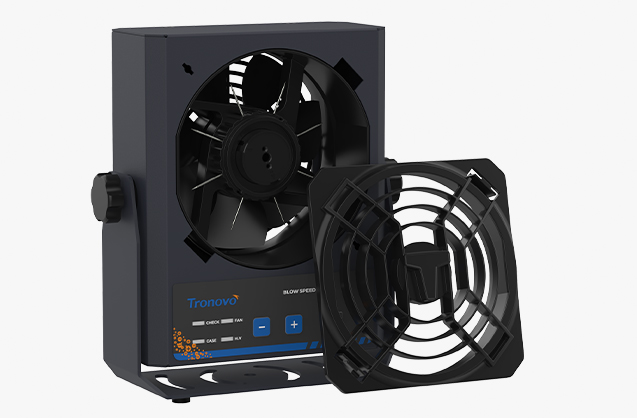

开放式构造设计,轻松实现静电消除器清洁保养

模块化拆卸:离子针组件与前风窗可快速分离,方便深度清洁或更换。
简易维护:拆下网罩后,用棉棒即可清除离子针灰尘,避免静电消除效率下降。

特殊钨合金离子针不易磨损

高耐用钨离子针,采用特殊钨材质,具备超高强度、耐高温特性,相比传统SUS材质离子针,耐磨性提升3倍以上,大幅延长使用寿命。适用于等离子清洗、半导体蚀刻、精密镀膜等严苛工业场景,有效降低设备维护成本,提升工艺稳定性。

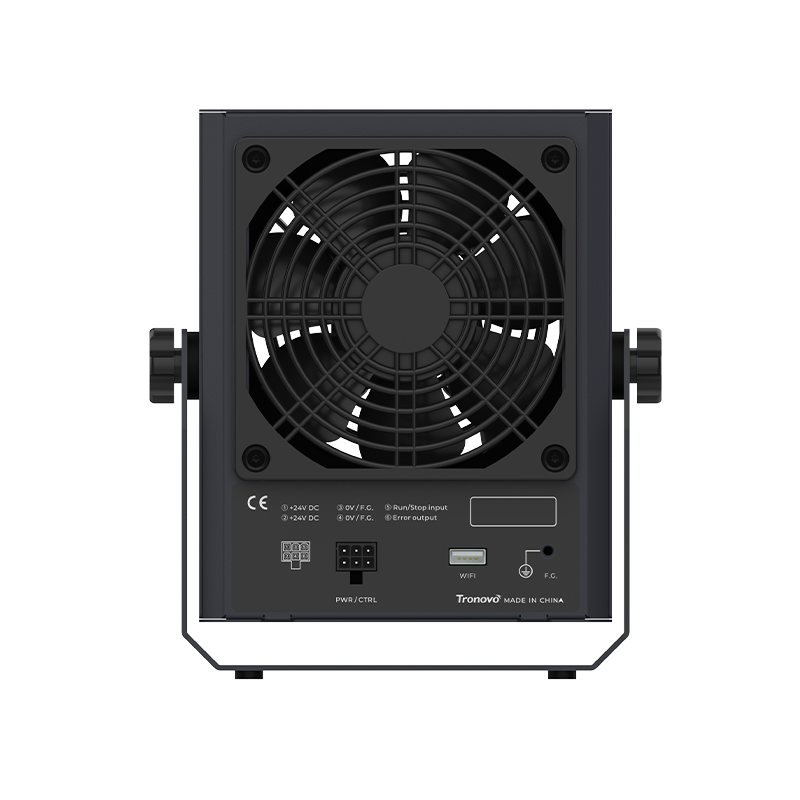

用于工业自动化I/O控制功能

TF-2152工业自动化I/O控制模块,专为生产线联机设计,支持PLC通讯,实现高速稳定的信息传输与设备控制。,支持远程监控,提升自动化生产效率。适用于工厂自动化、智能仓储等场景。

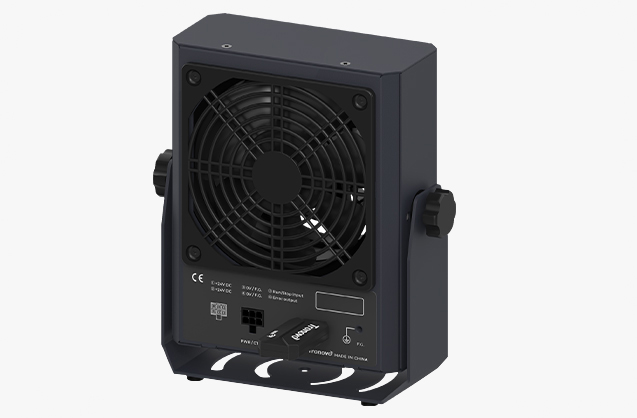

无线组网可接入工厂MES系统

支持无线组网,可无缝接入工厂MES系统,实现数据实时监控与管理。采用WIFI通信,具备灵活部署与移动性优势,突破有线网络限制,显著减少工厂布线复杂度。需单独购买WIFI模块,适用于智能工厂、柔性生产线等场景,提升工业物联网(IIoT)应用效率,助力企业数字化转型。

种     类经济型基础型
型     号TF2151TF2152
工作电压24VDC ±5%
产品功率16W
消电速度约1.5秒(注1)
离子平衡±10V以下(注1)
电离技术高频AC方式、约±2KV、70KHz
风速最大4.5m/s
风量输出10~120CFM(12档调节)
气流面积20×150cm(直向网罩)
40×120cm(扩散网罩)

风扇噪音75dB(A)
离子针材质
臭氧浓度≤0.04ppm以下(注2)
离子针警告(CHECK)-
风扇告警(FAN)-
前风罩告警(CASE)
高压告警(H.V)
IO 接 口-
接地方式C(电容器)接地
材       质外壳支架金属喷漆、网罩针架ABS
操作环境0~+45°C(注意不可结露)、35~75%RH

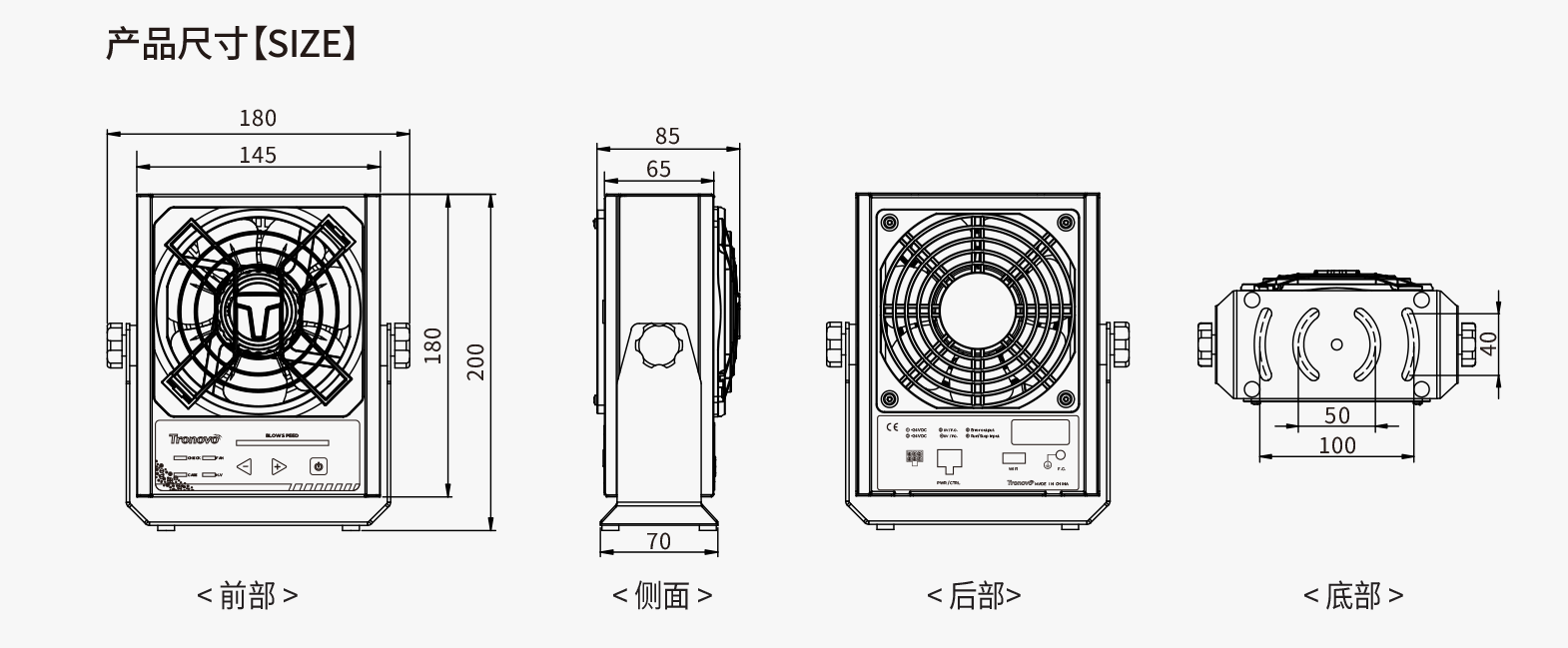

外形尺寸200×180×85mm(含支架)
重       量本体约1350g(含支架))
保       修一年有限保修
附       件直向型网罩(1个)、广角型网罩(1个)
电源适配器(1个)、辅助接地线(1根)
吹风飘带贴(1张)、出厂检测报告(1张)
合格证和保修卡(1张)

(注1): 距离出风口前方300mm,最大风量,直向型网罩未安装防尘网时测量的代表数值。
(注2): 距离出风口前方150mm,最大风量,在开放空间测量的代表数值。
* 为了产品改良的便利、可能不事前告知、而改变产品的外观和规格。
