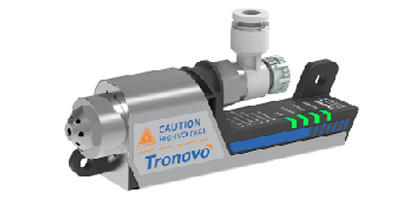

TN2101-SN20 TN2102-SN20

万向型喷嘴

超小型静电消除器专为狭窄空间设计，精准清除粉尘与污染物，同时高效消除静电。提供丰富的喷嘴种类，按需选择适配不同用途。核心采用高频AC离子风机技术，实现极其稳定的离子平衡。其卓越性能不受供给气压和安装距离影响，安装后无需繁琐调整，真正实现即装即用的免维护除静电解决方案，是精密作业环境除尘除静电的理想选择。

产品特点：
・高频AC技术，实现极其稳定的离子平衡
・超小型静电消除器设计，可轻松集成到设备内部
・喷嘴种类丰富，可根据除尘除静电用途灵活选择
・支持信号输入输出控制，通过IO通信实现自动化联机
・安全静电消除器设计，24V DC安全供电，无需高压电缆
・配备运行状态指示灯，实时监控工作状态
・免维护设计，离子针可轻松拆卸清洁
・柔性喷嘴可任意弯曲定形（花洒式喷头），免固定安装

LED指示灯直观显示工作状态

LED状态指示灯直观显示静电消除器工作状态，并具备智能离子针清洁预警功能。所有运行状态及离子异常均可通过LED清晰确认，同时提供输出信号，支持外部设备对离子风机运行状态进行实时监测与远程监控，实现免维护静电消除设备的全面状态监控，提升设备管理效率。

高频AC电离技术

高频AC离子喷嘴采用低压驱动技术（仅2500V），结合70,000次/秒离子产生频率，实现高效静电消除与超快消电速度。其离子平衡极其稳定，免调节设计。创新技术可通过管道远程输送离子，支持近距离安装，尤其适合空间受限场景。低压运行显著提升设备安全性，是精密制造领域安全高效的静电消除解决方案。

正消散时间测量图：

正消散时间测量图用于直观呈现静电消除效果：记录带有+1000V 电荷的物体，在静电消除设备作用下电荷减少至+100V 所需的时间，是衡量静电消除器消电效率的关键指标，助力精准评估设备除静电性能。

负消散时间测量图：

负消散时间测量图直观呈现静电消除器处理负电荷的核心性能：即消电速度。它精确测量静电消除设备将-1000V高负静电物体的电荷快速衰减至-100V所需的时间。此关键指标直接反映高效负电荷中和能力与消电效率，是评估静电消除器对负静电消除性能及设备选型的重要依据。

稳定的离子平衡

稳定的离子平衡是高效静电消除的核心标志，指在正负离子持续照射下，目标物体的残余静电压能精准趋近于0V。这代表了静电消除器输出正负电荷的高度均衡性，直接决定了消电精度与最终消除效果，是评估离子平衡性能和静电控制能力的关键指标。

品名	主体样式	喷嘴配件	材质	说明
扩散型喷嘴	MODEL:TN2101-SN01	MODEL:TN-SN01	SUS 304	直线使空气扩散
花洒型喷嘴	MODEL:TN2101-SN02	MODEL:TN-SN02	SUS 304	45度喷射角度更宽的空气扩散
连接型软管喷嘴	MODEL:TN2101-SN03	MODEL:TN-SN03	金属	离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管导管直径ø6mm,最小弯曲半径：R25mm 需加购TN-SN10转接头使用
可调型点式喷嘴	MODEL:TN2101-SN04	MODEL:TN-SN04	SUS 304	可在60度范围任意调整喷射角度使用时先调整喷嘴后固定螺帽需加购TN-SN10转接头使用
圆头型喷嘴	MODEL:TN2101-SN05	MODEL:TN-SN05	塑料	可从前端的小孔中喷射强力的直线状空气需加购TN-SN10转接头使用
平头型喷嘴	MODEL:TN2101-SN06	MODEL:TN-SN06	塑料	宽范围均匀的静电除尘需加购TN-SN10转接头使用
90度型喷嘴	MODEL:TN2101-SN07	MODEL:TN-SN07	塑料	并且空气喷射角度与螺纹面垂直适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴	MODEL:TN2101-SN08	MODEL:TN-SN08	SUS 304	除静电有效长度270mm 可提高除静电区域适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴+可弯曲软管	MODEL:TN2101-SN09	MODEL:TN-SN09	SUS 304	除静电有效长度270mm 将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm,最小弯曲半径：R25mm 导管长度对除静电时间影响较大请跟据现场情况做选择合适需加购TN-SN10转接头使用
喷嘴转接头		MODEL:TN-SN10	SUS 304	RP1/4（内螺纹）转M16×1.5（外螺纹）适用于喷嘴与静电消除器螺纹之间。
竹节万向喷嘴	MODEL:TN2101-SN19	MODEL:TN-SN19	朔料	可安装于TN2101或TN2102 产品默认长度40cm，共13个喷嘴客户可以跟据需要缩短或延长需加购TN-SN10转接头使用
万向喷嘴	MODEL:TN2101-SN20	MODEL:TN-SN20	金属	喷嘴可以任意弯曲并无需固定保持弯曲形状不变,采用花酒式喷头可以增加消除面积
旋转固定支架		MODEL:TN-RB01	SUS 304	离子风嘴本体固定安装使用

型号	TN2101-SN20	TN2102-SN20
工作电压	≤1.0S(距离50mm)
消耗电流	≤\|±50V\|(AVE)距离50mm
消散时间	0.1~0.7Mpa
离子平衡	≤\|±10V(AVE)
供给空气压力	0.15~0.7MPa
供给空气温度	0至+50°C
连接管	外径∅6、内径∅4
臭氧浓度	<0.03ppm @30cm
I0接口	-	有
操作环境	0~+55°C(注意不可结露)、35~65%RH
体积/重量	33X110X20.8mm/本体约120g
