连接型软管喷嘴_喷嘴型静电消除器_产品中心

TN2101-SN03 TN2102-SN03

连接型软管喷嘴

超小型除尘除静电喷嘴—专为狭小空间设计，精准清除工件灰尘与污染物，同时高效消除静电干扰。采用高频AC技术，实现±10V的离子平衡稳定性，不受气压波动或安装距离影响，免去繁琐调整。提供多种喷嘴类型，适配不同工业场景需求。

产品特点：
•高频AC电离技术，实现极其稳定的离子平衡，性能可靠
•超小型静电消除器设计，轻松集成至设备内部狭小空间
•丰富喷嘴类型可选，精准匹配不同除尘除静电应用需求
•支持I/O控制功能，通过信号输入输出实现自动化联机控制
•24V安全电压供电设计，无需高压电缆，使用更安全放心
•内置运行状态指示灯，实时监控设备运行状态
•离子针易拆卸清洁，维护保养简便，延长使用寿命
•软管快插接口设计，连接便捷，离子可管道输送至目标区域

LED指示灯直观显示工作状态

智能LED状态指示直观显示静电消除器工作状态，实时监控运行/故障，故障时触发LED报警提示，确保稳定除静电性能，通过IO接口输出报警信号，支持外部PLC/设备联锁控制

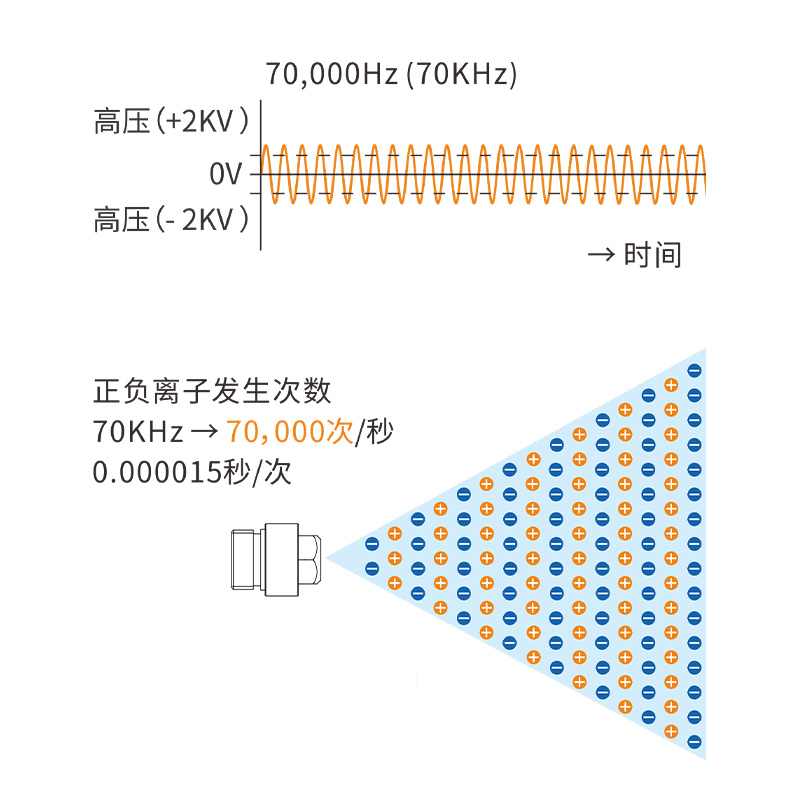

高频AC电离技术

超小型高频AC离子喷嘴采用70kHz高频电离技术与2200V安全低压，实现高速消电与免调节离子平衡，独有的管道离子输送系统突破空间限制，支持近距离安全作业与狭小空间，同步完成高效除尘除静电，杜绝高压风险，为精密制造提供稳定可靠的工业级静电消除解决方案。

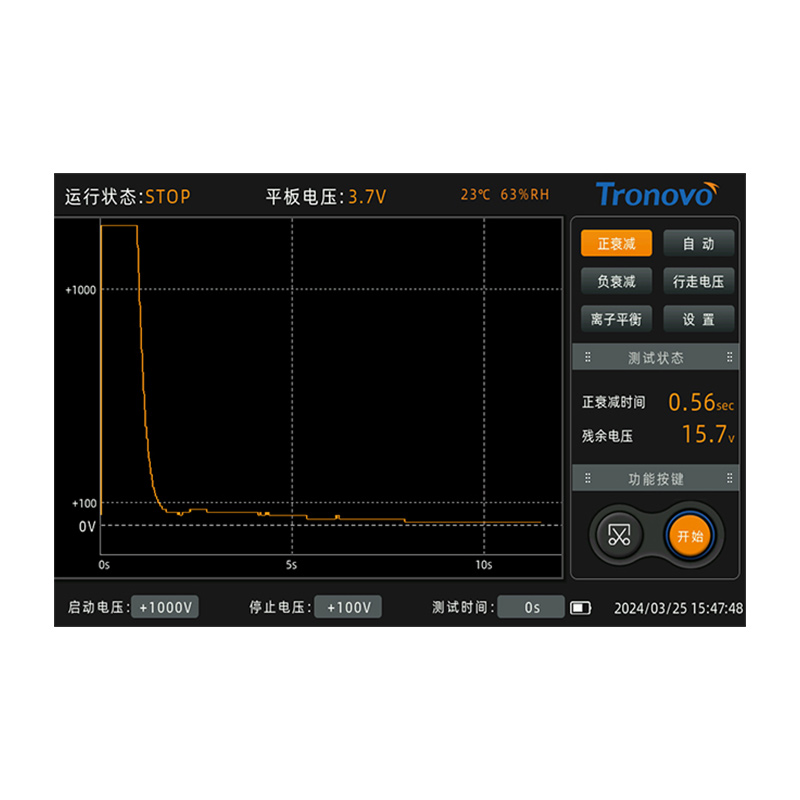

正消散时间测量图：

直观呈现静电消除效率的关键指标，记录带有 + 1000V 静电的带电物体，电荷衰减至 + 100V 所需的时间。精准反映静电消除器的消电速度与性能，为电子、精密制造等场景的静电管控提供数据支持。

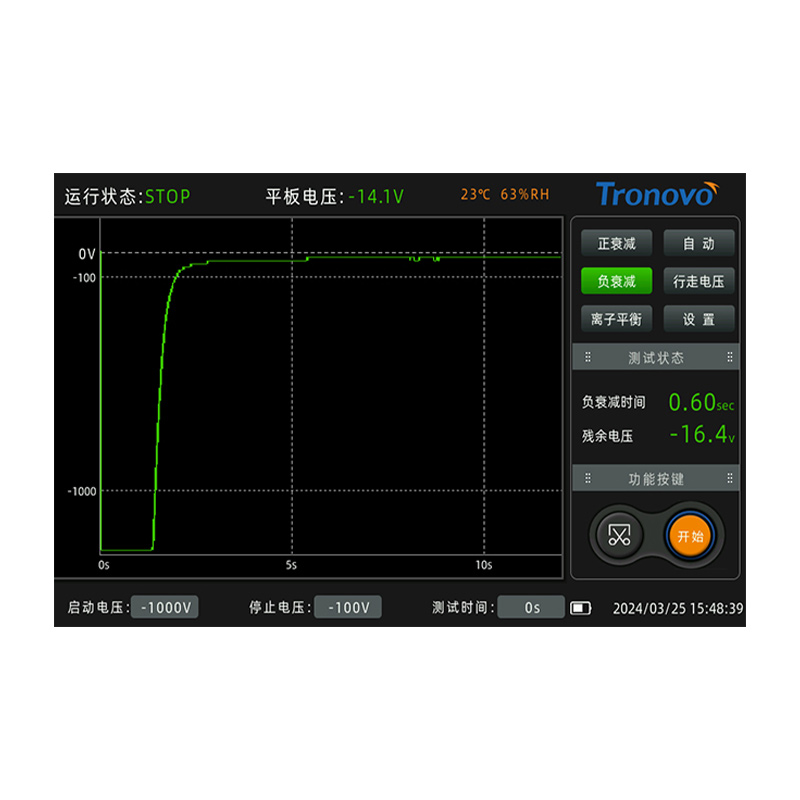

负消散时间测量图：

负消散时间测量图精准记录带负电物体从-1000V高压衰减至-100V安全阈值的全过程耗时，是评估负离子衰减性能与静电消散效率的核心指标。通过充电板监测仪（CPM）施加负电晕并实时捕捉电压曲线，直接反映材料或设备对负极性电荷的耗散能力。

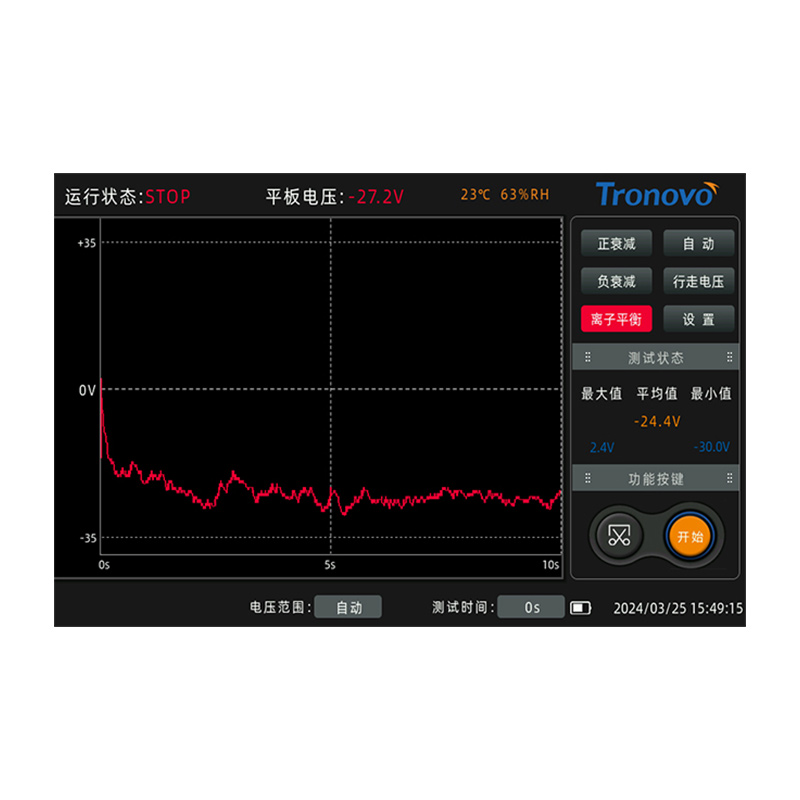

稳定的离子平衡

超稳离子平衡技术，在连续照射条件下使目标物体表面静电压趋近0V，彻底解决传统设备因离子失衡导致的残余电压问题。确保静电消除效能长期稳定，为半导体制造、精密电子组装等高敏场景提供免维护的ESD防护解决方案。

品名	主体样式	喷嘴配件	材质	说明
扩散型喷嘴	MODEL:TN2101-SN01	MODEL:TN-SN01	SUS 304	直线使空气扩散
花洒型喷嘴	MODEL:TN2101-SN02	MODEL:TN-SN02	SUS 304	45度喷射角度更宽的空气扩散
连接型软管喷嘴	MODEL:TN2101-SN03	MODEL:TN-SN03	金属	离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管导管直径ø6mm,最小弯曲半径：R25mm 需加购TN-SN10转接头使用
可调型点式喷嘴	MODEL:TN2101-SN04	MODEL:TN-SN04	SUS 304	可在60度范围任意调整喷射角度使用时先调整喷嘴后固定螺帽需加购TN-SN10转接头使用
圆头型喷嘴	MODEL:TN2101-SN05	MODEL:TN-SN05	塑料	可从前端的小孔中喷射强力的直线状空气需加购TN-SN10转接头使用
平头型喷嘴	MODEL:TN2101-SN06	MODEL:TN-SN06	塑料	宽范围均匀的静电除尘需加购TN-SN10转接头使用
90度型喷嘴	MODEL:TN2101-SN07	MODEL:TN-SN07	塑料	并且空气喷射角度与螺纹面垂直适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴	MODEL:TN2101-SN08	MODEL:TN-SN08	SUS 304	除静电有效长度270mm 可提高除静电区域适合空间受到限制的场所需加购TN-SN10转接头使用
棒型侧吹喷嘴+可弯曲软管	MODEL:TN2101-SN09	MODEL:TN-SN09	SUS 304	除静电有效长度270mm 将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm,最小弯曲半径：R25mm 导管长度对除静电时间影响较大请跟据现场情况做选择合适需加购TN-SN10转接头使用
喷嘴转接头		MODEL:TN-SN10	SUS 304	RP1/4（内螺纹）转M16×1.5（外螺纹）适用于喷嘴与静电消除器螺纹之间。
竹节万向喷嘴	MODEL:TN2101-SN19	MODEL:TN-SN19	朔料	可安装于TN2101或TN2102 产品默认长度40cm，共13个喷嘴客户可以跟据需要缩短或延长需加购TN-SN10转接头使用
万向喷嘴	MODEL:TN2101-SN20	MODEL:TN-SN20	金属	喷嘴可以任意弯曲并无需固定保持弯曲形状不变,采用花酒式喷头可以增加消除面积
旋转固定支架		MODEL:TN-RB01	SUS 304	离子风嘴本体固定安装使用

型号	TN2101-SN03	TN2102-SN03
工作电压	≤1.0S(距离50mm)
消耗电流	≤\|±50V\|(AVE)距离50mm
消散时间	0.1~0.7Mpa
离子平衡	≤\|±10V(AVE)
供给空气压力	0.15~0.7MPa
供给空气温度	0至+50°C
连接管	外径∅6、内径∅4
臭氧浓度	<0.03ppm @30cm
I0接口	-	有
操作环境	0~+55°C(注意不可结露)、35~65%RH
体积/重量	33X110X20.8mm/本体约120g
