TN2103

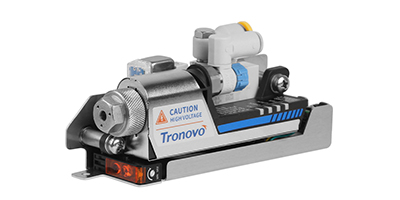

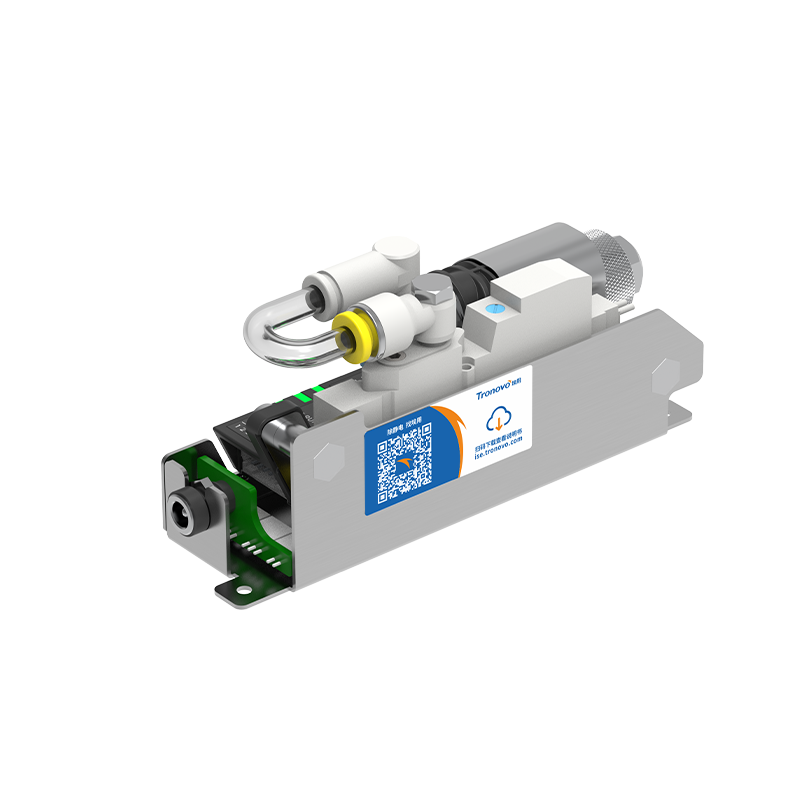

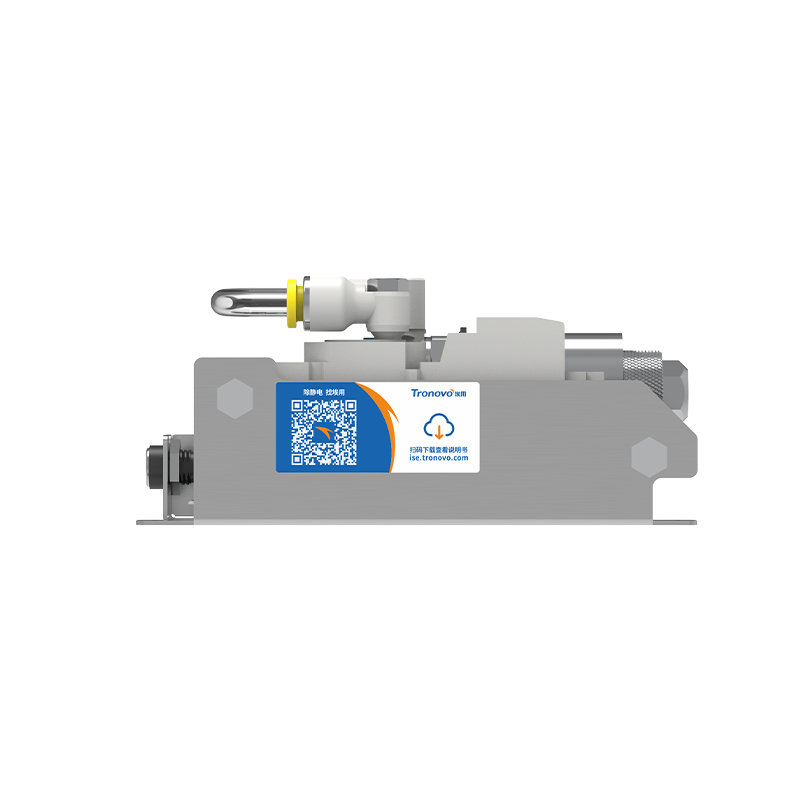

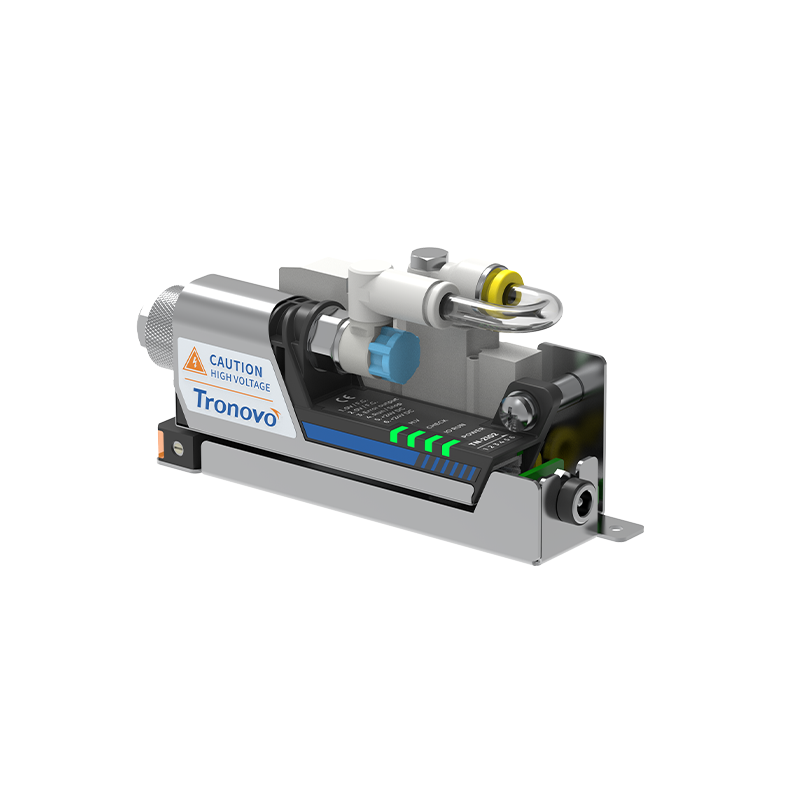

感应式高频离子喷嘴

在塑料制品、电子元件生产等精密工业中，静电力引发的微粒污染是常见难题，带电表面吸附的粉尘颗粒难以清除。这款小型化感应式离子风嘴采用高频交流电离技术，专为自动化工艺及空间受限场景设计，是高效的防静电除尘设备。内置光电传感器，当物体靠近感应面时自动启动，释放强大电离空气流快速中和静电荷，高效去除吸附颗粒，适用于电子组装、塑料件表面清洁，助力提升生产良率与产品洁净度。

产品特点：
•标配感应式压缩空气开/关传感器，进口防静电元器件、超长使用寿命
•传感器和电磁阀采用进口除静电器件，动作可靠，性能稳定
•新升级放电针检测功能，离子针异常维护预警，降低停机风险
•具有优秀的离子平衡性能，可长时间高效除静电，满足电子行业严苛离子平衡要求
•采用令人放心的安全防静电设计，适配多场景除静电除尘需求
•提供多种专用风嘴配件，灵活应对不同场景除静电除尘需求

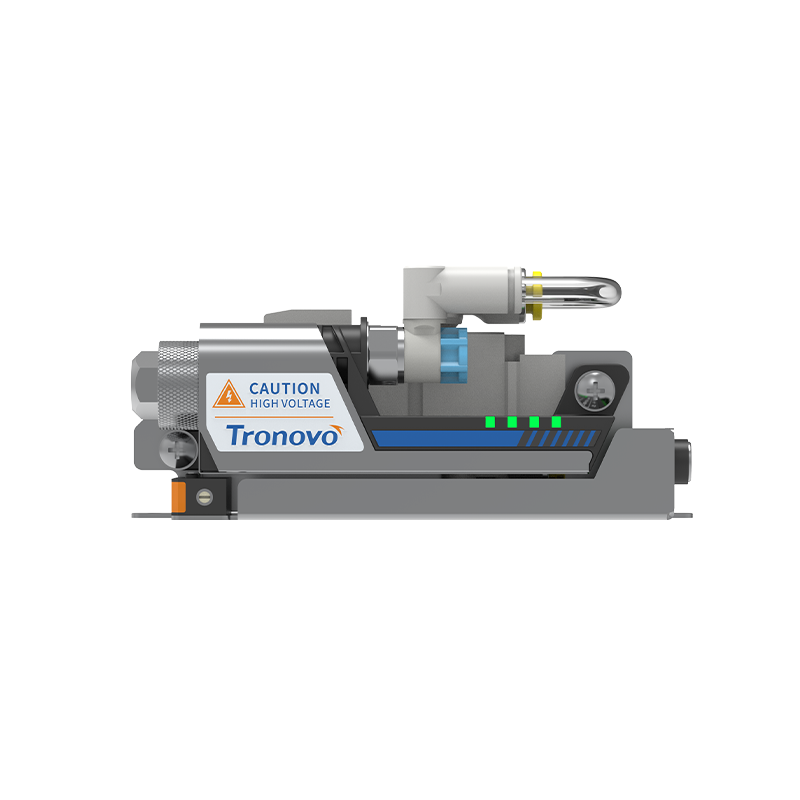

LED指示灯直观显示工作状态

离子喷嘴配备LED状态指示灯，直观显示工作状态（如运行、故障），便于快速监控。其智能检查功能可自动提示离子针清洁需求，确保性能稳定。所有功能状态均可通过醒目的LED指示灯确认。同时，提供外部监控输出接口，支持将静电消除器的关键工作状态（如清洁报警、运行信号）远程输出，轻松集成到设备监控系统中，实现实时状态监控与预防性维护。

日本原装电磁阀和调速阀

日本原装电磁阀与进口调速阀采用精密工艺制造，具备超强密封性能，有效杜绝泄漏问题。调节操作便捷精准，启闭响应速度快，确保气流控制稳定可靠。作为气动系统核心部件，适配自动化设备、精密机械等场景，满足工业自动化对流体控制的高效需求，为设备稳定运行提供持久可靠的动力控制支持。

漫反射直流光电传感器

漫反射直流光电传感器提供精准可靠的非接触式物体检测。其漫反射原理结合直流技术，实现检测灵敏准确、抗干扰性强（有效抑制环境光等干扰），性能稳定可靠，适用于严苛工业自动化环境。典型感应距离约100mm，满足中短距离产线检测需求。

高频AC电离技术

采用高频AC电离技术的防静电设备，实现高水平静电消除，低压 2200V安全运行，离子产生频率达70000 次/秒。离子平衡极其稳定无需调节，支持通过管道远距离输送离子，消电速度快且可近距离使用。具备高安全性设计，适配电子、精密制造等场景，为设备及产品提供高效稳定的除静电保障。

正消散时间测量图：

正消散时间测量图采用Trek 157 静电场测试仪软件实测截图，在距离出风口15cm位置、气压 0.3MPa 条件下精准测量。作为防静电设备性能检测关键数据，直观呈现除静电效果，需注意测量数值受温湿度、环境因素影响会有波动，仅供设备除静电性能评估参考，助力把控静电消除效果稳定性。

负消散时间测量图：

负消散时间测量图（基于Trek 157 CHARGED-PLATE MONITOR软件）直观展示静电消除性能。此图数据在距离子喷嘴出风口15cm位置测得，测试气压0.3MPa。请注意，消散时间测量值会受环境温湿度等因素影响而有所变化，图表提供典型参考值，用于评估离子设备效能和静电消散速度。

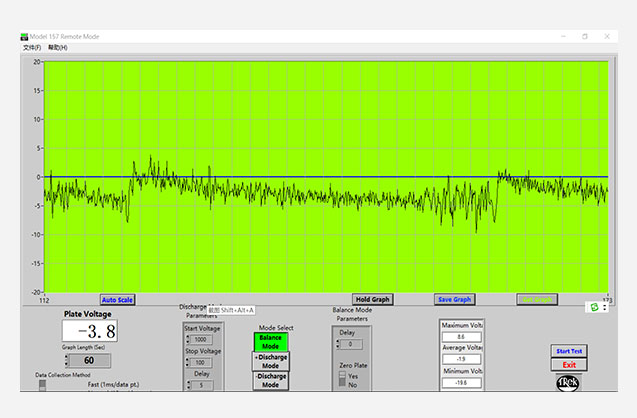

稳定的离子平衡

离子平衡表现卓越稳定，关键性能符合电子行业严苛标准：偏置电压/离子平衡控制在 ±10V AVG 以内，残余电压 < 35V。该性能完全符合三大权威静电防护标准：美标 ANSI/ESD S20.20-2014、欧标 IEC 61340-5-1:2016 及中国行标 SJ/T 10694-2006，确保设备安全运行，满足高精密电子制造对静电控制的最高要求。

品名

主体样式

喷嘴配件

材质

说明

扩散型喷嘴

MODEL:TN2103-SN01

MODEL:TN-SN01

SUS 304

直线使空气扩散

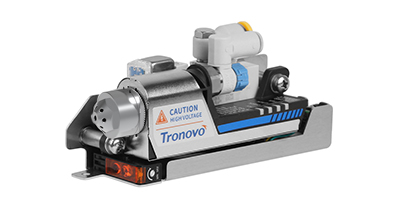

花洒型喷嘴

MODEL:TN2103-SN02

MODEL:TN-SN02

SUS 304

45度喷射角度更宽的空气扩散

型号	TN2103
工作电压	24VDC ±5%
消耗电流	70mA以下
消电速度	小于1秒（注1）
离子平衡	±10V以下（注1）
电离技术	高频AC方式、约±2KV、70KHz
使用流体	干燥洁净的压缩空气（注2）
供给空气压力	0.15~0.7Mpa（注3）
供给空气温度	0~50°C
连接管	外径Φ6、内径Φ4
电极材质	钨
臭氧浓度	≤0.03ppm以下(注4)
高压告警（H.V）	有
维护告警（CHECK）	有
状态告警(STAT)	有
电源告警（POWER）	有
感应距离	100mm±10mm
电缆	连接器电缆、长1米
接地方式	C（电容器）接地
材质	外壳塑料、罩：不锈钢
操作环境	0~+55°C（注意不可结露）、35~65%RH
外型尺寸	125×35.5×55.7mm
重量	本体约240g
保修	一年有限保修
