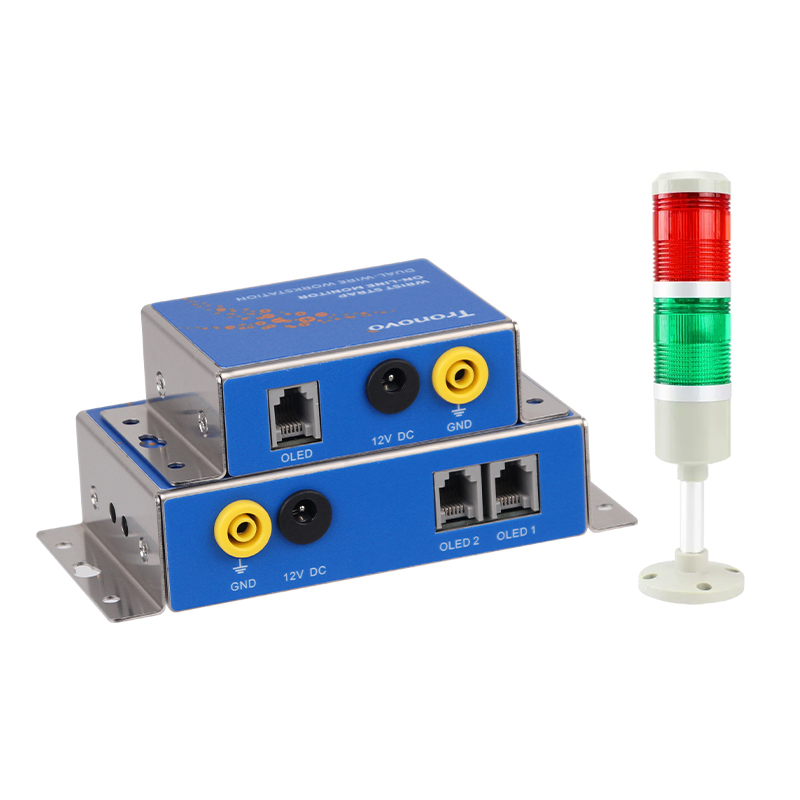

单回路手腕带在线监测仪（自锁型）

TM6101 / TM6102型

针对手腕带的连续监测能够提高产品质量和生产效率，同时可以免除对腕带的日常检测和结果记录。根据 ANSI/ESD-S1.1 第6.1.3 条款功能测试“腕带的系统电阻应每天检查以确保适当的数值。每日的测试如果持续监控使用可以省略。” 在ESD TR20.20 第5.3.2.4.4 条款中注明典型的测试程序建议：“手腕带用于日常应每天检查。然而，如何确保正在生产的产品质量连续性，那么可靠的接地，以及连续的监测手腕带应当考虑是必需的。

产品特点：
• 实时监测报警；
• 灵敏度方便调节；
• 追求现场的，易维护性;
• 远程报警功能;

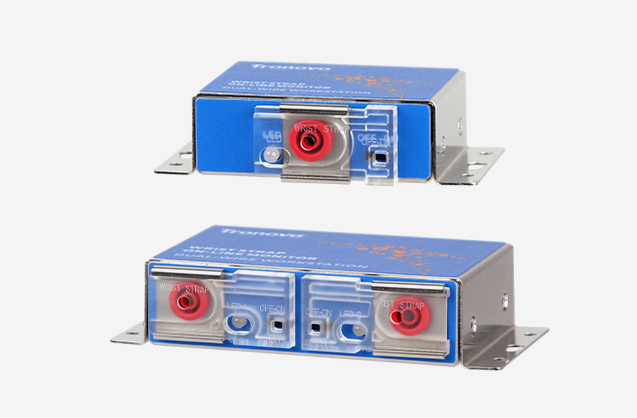

单工位，双工位可选

符合电子行业静电管理规范
根据ANSI/ESD S20.20第6.2.2.2人员接地的指导原则要求“在所有个案中，人员接地系统包括人、控制物与接地点的连接，记录表应该保存，以证实工作人员已
经测试过他们的个人接地装置”。同时ESD-S1.1第6.13指出“当连续监视系统使
用时，每天的（腕带系统）测试可以被忽略”。

安装方便 - 为单回路手环监测设计

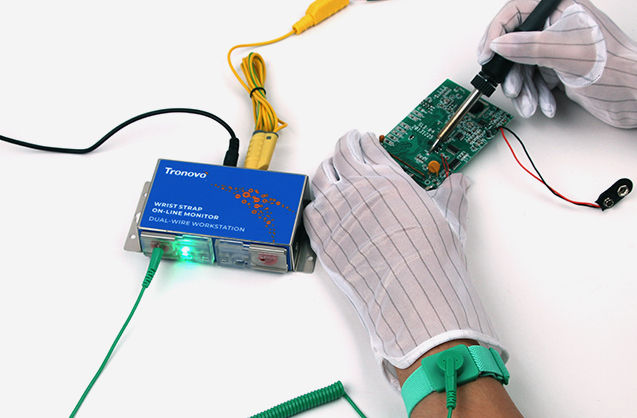

建议企业在工作台上安装防静电手腕带接地实时监测仪

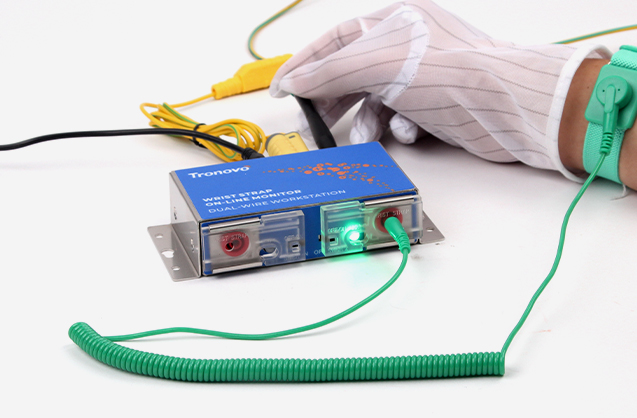

实时监测 - 有异常立即报警

监测操作人员的静电手腕带配带以及接地情况

灵敏度高 - 开机自动告警

当静电泄放通路出现故障≥0.1秒，监测器就会报警。

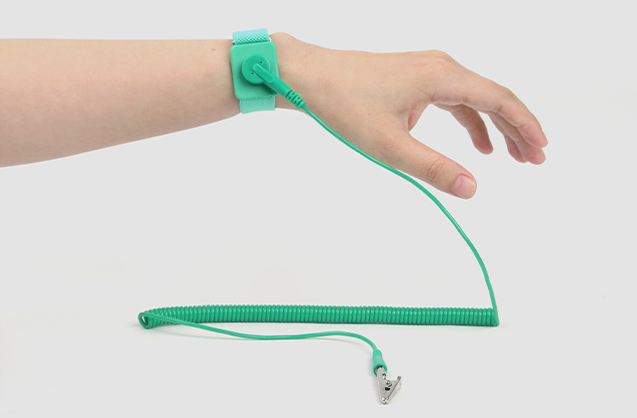

调节方便－兼容市面上大部份防静电腕带

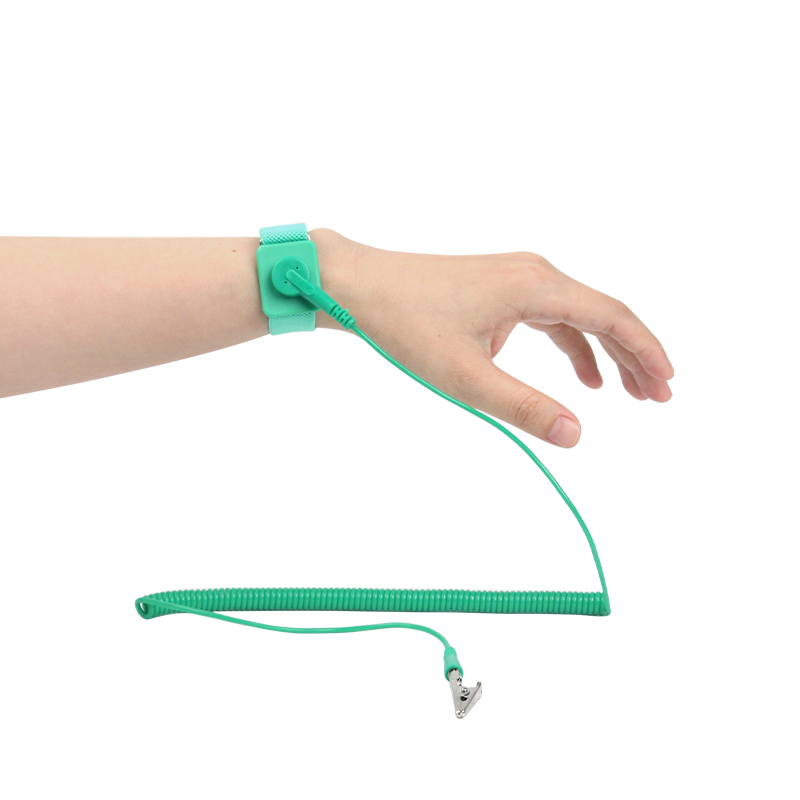

兼容市面上大部分防静电手腕带

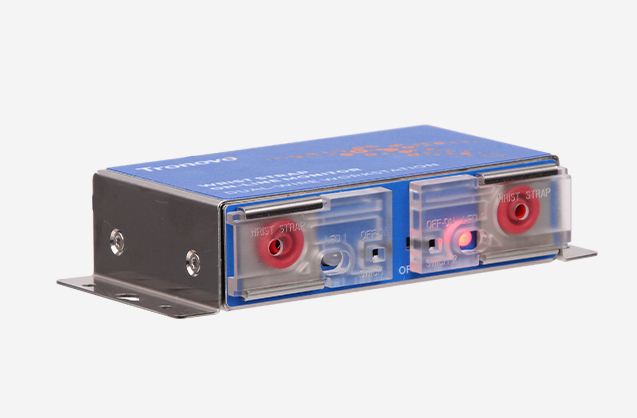

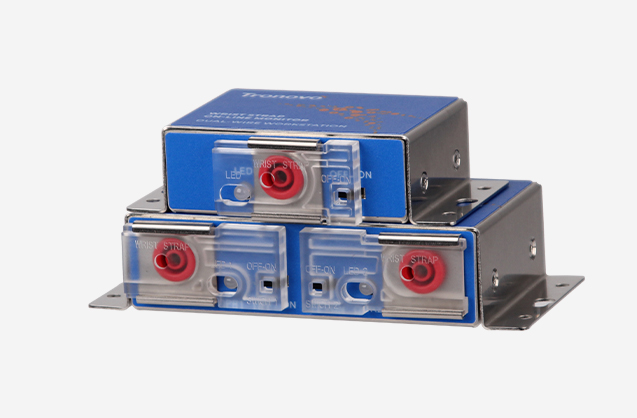

防呆设计 - 有效的手环现场管理

关闭电源时，必须拔下连接插头，否则无法关闭电源开关

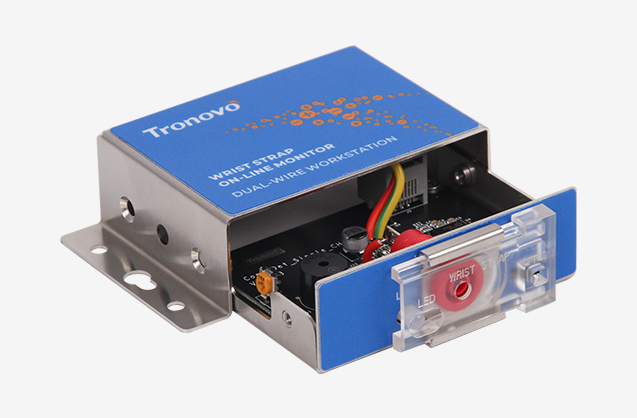

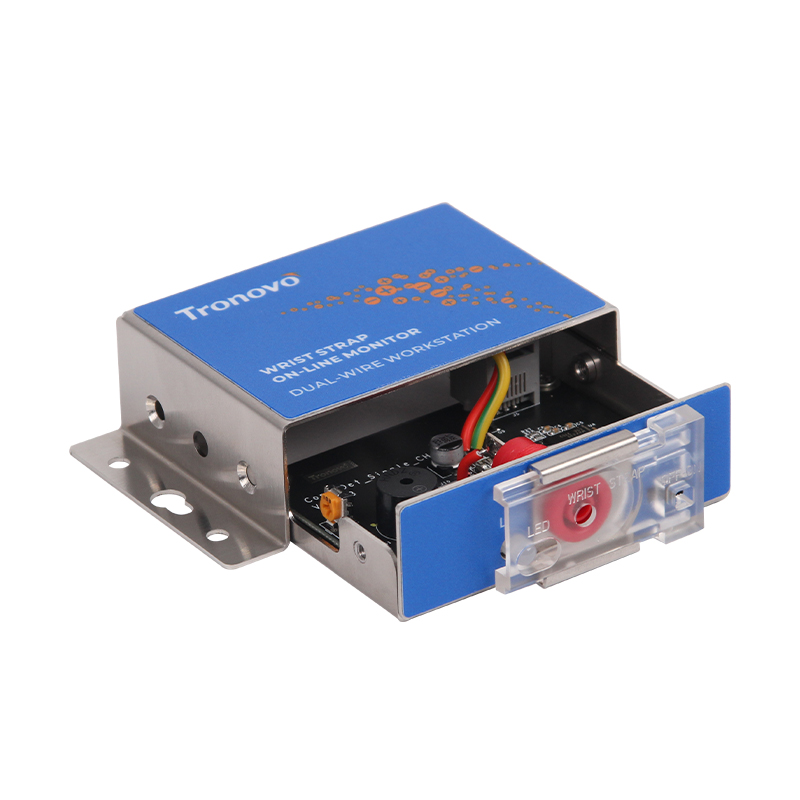

运行无噪音 - 微电脑芯片具有更高的稳定性

不锈钢外壳、可靠性好、抗干扰能力强。

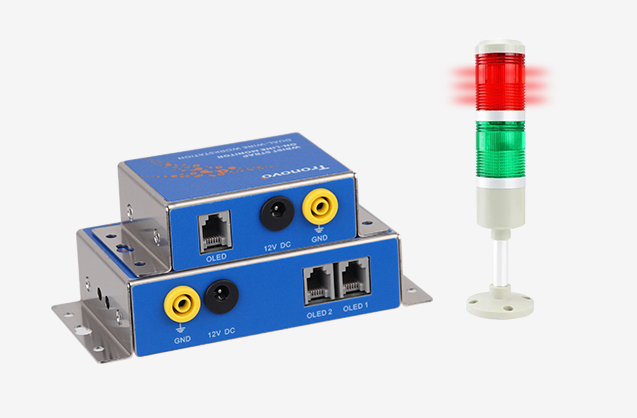

实用性－双向警报故障信号输出

使用故障信号远程监控离子风机,是否需要维护或存在故障

型号	TM6101（单工位）	TM6102（双工位）
监测对象	1个工位手腕带	2个工位手腕带
使用范围	单回路手腕带
监测阻值	0 .75MΩ～10MΩ （可调）
静电泄放时间	0.1s
插孔自锁功能	有
电源适配器	100~240VAC输入电压，输出12VDC/1A
外壳材料	不锈钢

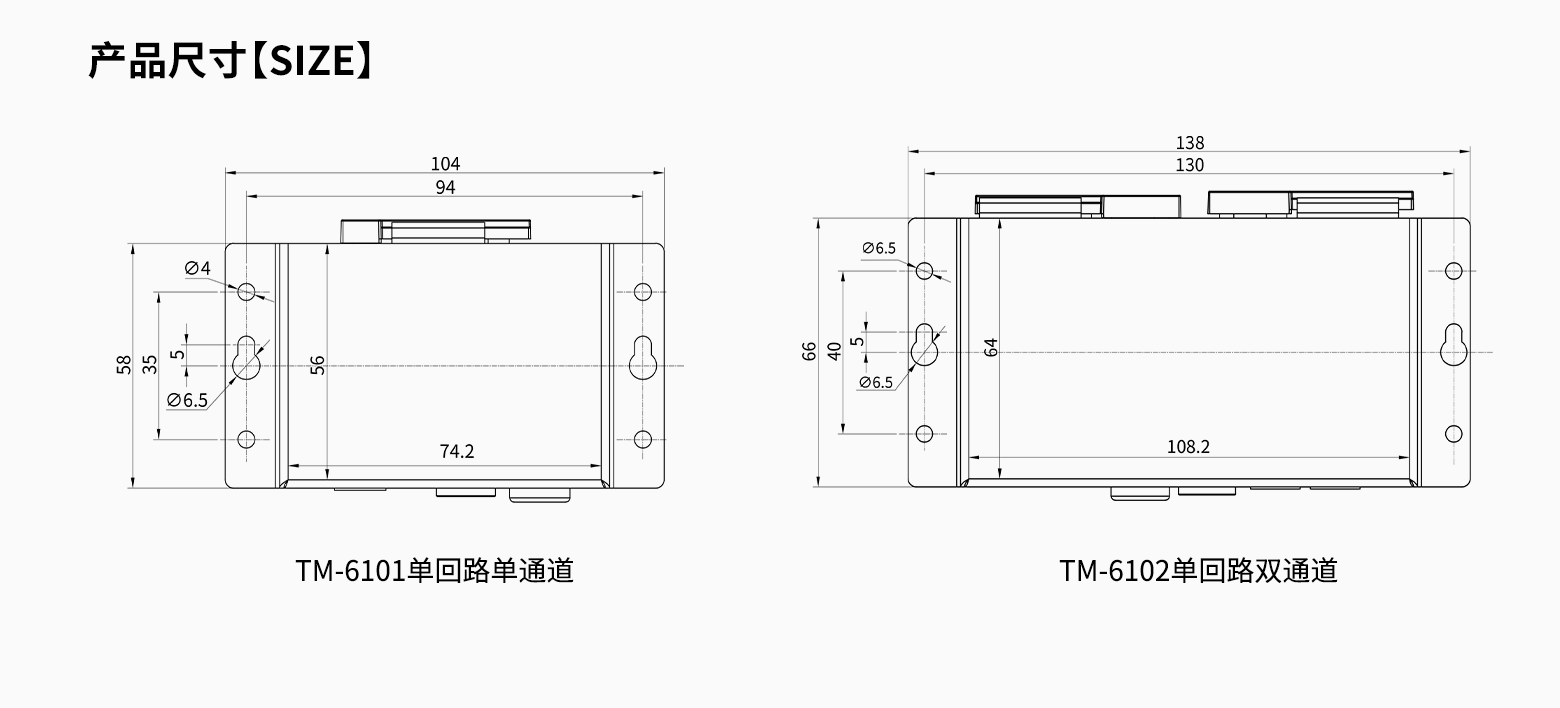

产品尺寸	104×58×27mm	138×66×31mm
重量	约150g	约240g
保修	一年有限保修
附件	主机电源适配器接地线合格证和保修卡
