在半导体芯片封装引线键合（Wire Bonding）工艺中，无风静电消除器提供了至关重要的精密静电防护解决方案，直接瞄准并解决了由静电导致的键合丝移位、扭曲或弧度异常这一核心痛点。

问题根源与传统方案的局限：

在高速键合工艺中，芯片、引线框架及极细键合丝（直径可细至25μm）因高速摩擦与运动极易积累静电。传统吹气式静电消除器虽可中和静电，但其产生的强制气流本身会形成新的干扰——微弱的气流扰动足以导致轻盈的键合丝发生飘移，致使第二焊点定位偏差、引线弧度变形，严重时引发短路或焊点拉力不足。同时，气流可能携带周围微粒，污染洁净的焊盘区域。因此，在追求超精密、高可靠性的键合过程中，消除静电的同时必须确保环境的零扰动。

无风静电消除器的针对性解决方案：

1. 零扰动精准中和

设备通过高压电场产生平衡离子云，在不产生任何气流的前提下，静默地中和键合头、焊盘、引线框架及键合丝表面的静电荷。这从根本上消除了“为解决静电而引入气流扰动”的悖论。

2. 关键区域覆盖

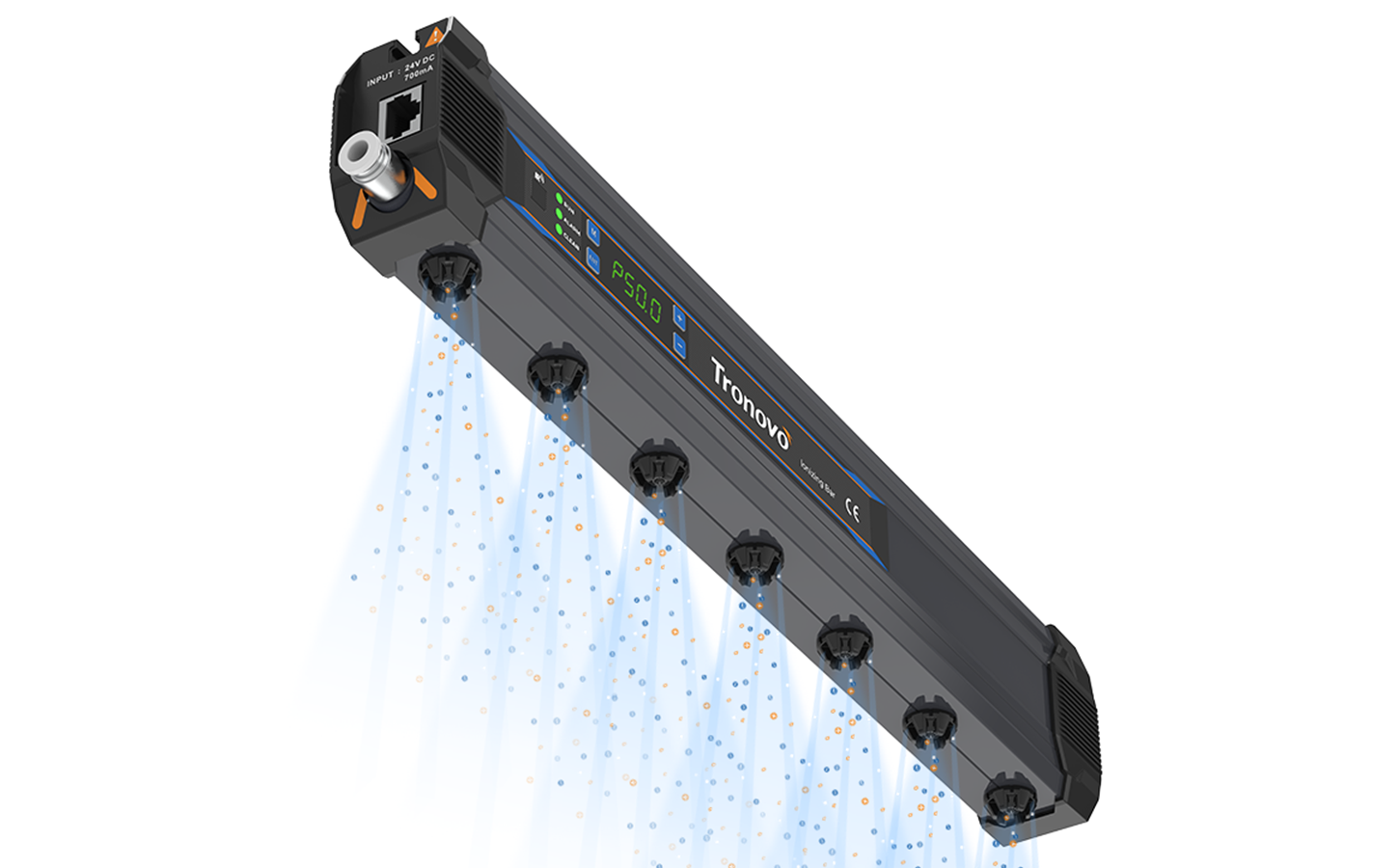

通常将棒状无风消除器平行安装于键合路径上方或基板传输路径两侧，确保键合区域被离子均匀覆盖，从源头上抑制静电产生与积累。保护键合丝弧度与焊点精度：消除静电吸附力后，键合丝在打线过程中不会因静电而吸附到不预期位置，保证了引线弧度的稳定性和第二焊点的落点精度，显著降低因弧度塌陷、丝线3. 摇摆导致的短路风险。

3. 摇摆导致的短路风险。

提升良率与设备综合效率：通过减少因静电移位导致的返工或报废，直接提升封装良率。同时，其无风扇设计免除了定期清洁风扇滤网、避免因积尘导致离子平衡失效的维护，保证了生产设备的持续稳定运行与产出。
