可调型点式喷嘴_喷嘴型静电消除器_产品中心

可调型点式喷嘴

TN2101-SN04型
TN2102-SN04型

超小型设计,可在狭小的位置瞄准工件用于清除灰尘和污染物，同时消除静电。喷嘴种类丰富，可根据用途进行选择。通过采用高频AC方式，实现了极其稳定的离子平衡。由于离子平衡不受供给气压和安装距离的影响，因此安装后无需执行繁琐的调整。

产品特点：
• 高频交流电离技术，极具稳定的离子平衡
• 超小型设计，可轻松组装到设备内部
• 喷嘴种类丰富，可根据用途选择不同的种类
• 信号输入和输出控制功能，利用IO通信实现自动化联机
• 令人放心的安全设计，24V DC供电，无需高压电缆
• 配有运行状态指示灯，实时显示运行状态和离子异常
• 维修保养方便，离子针可以很容易地拆除和清洁

LED指示灯直观显示工作状态

具有“检查功能”，能自动提示离子针的清洁各种功能都可以通过LED指示灯
确认并且还能利用各种功能的输出从外部对静电消除器的工作状态进行监控。

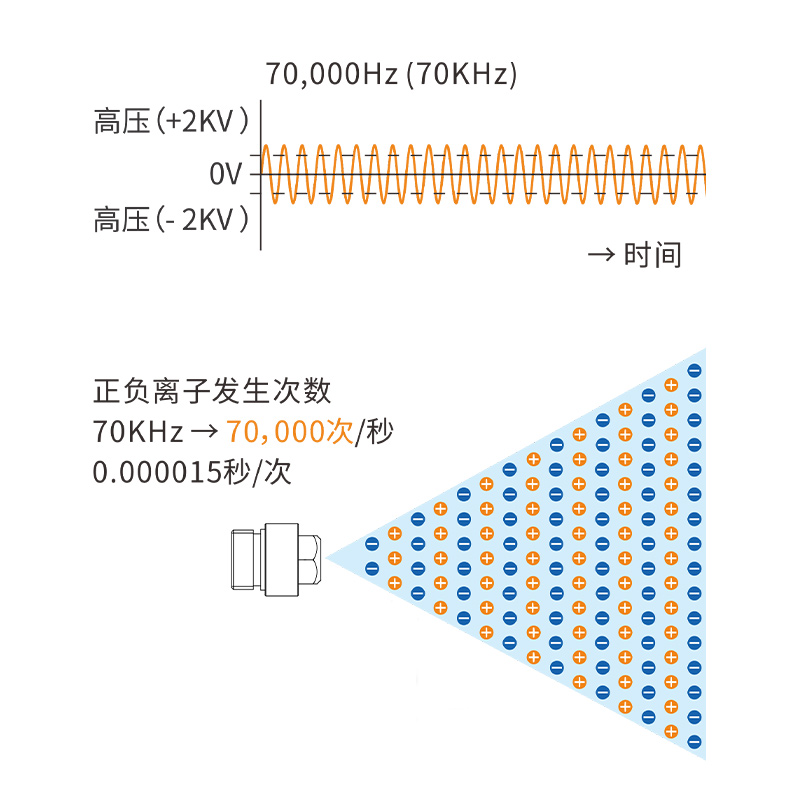

高频AC电离技术

高水平的静电消除，低压2500V;离子产生频率70000次/秒；
离子平衡极其稳定（无需调节）
可通过管道来搬运离子
消电速度快
可近距离使用
安全性高

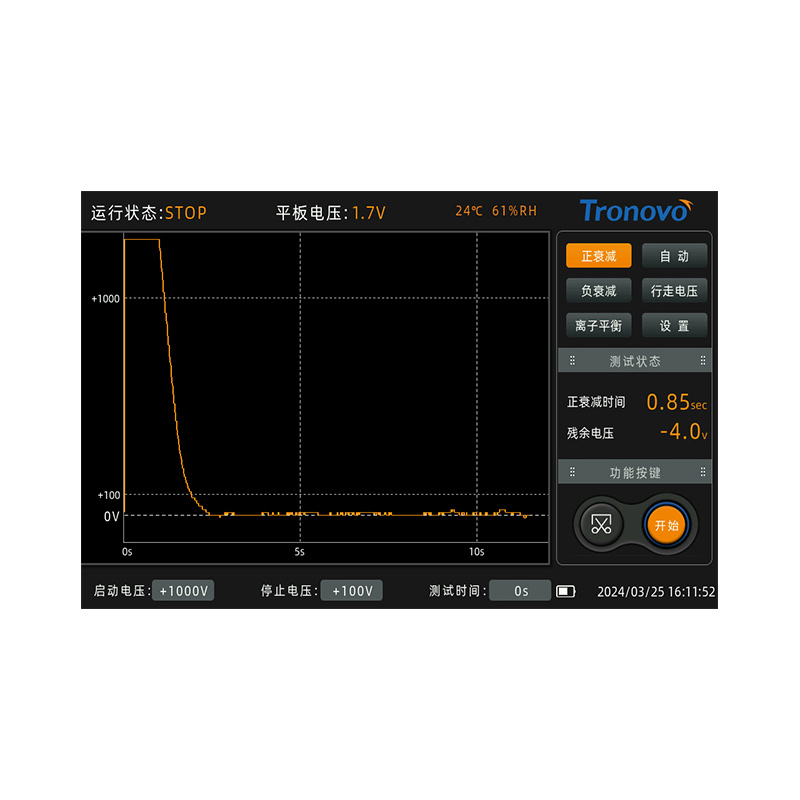

正消散时间测量图：

将带有+1000V的带电物体的电荷减少至+100V所需要的时间。

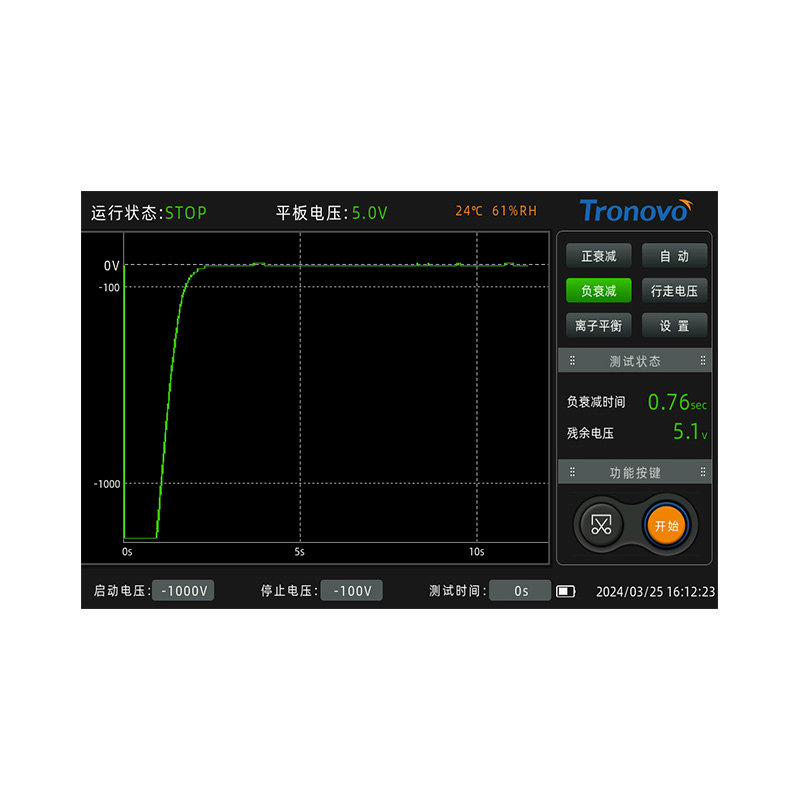

负消散时间测量图：

将带有-1000V的带电物体的电荷减少至-100V所需要的时间。

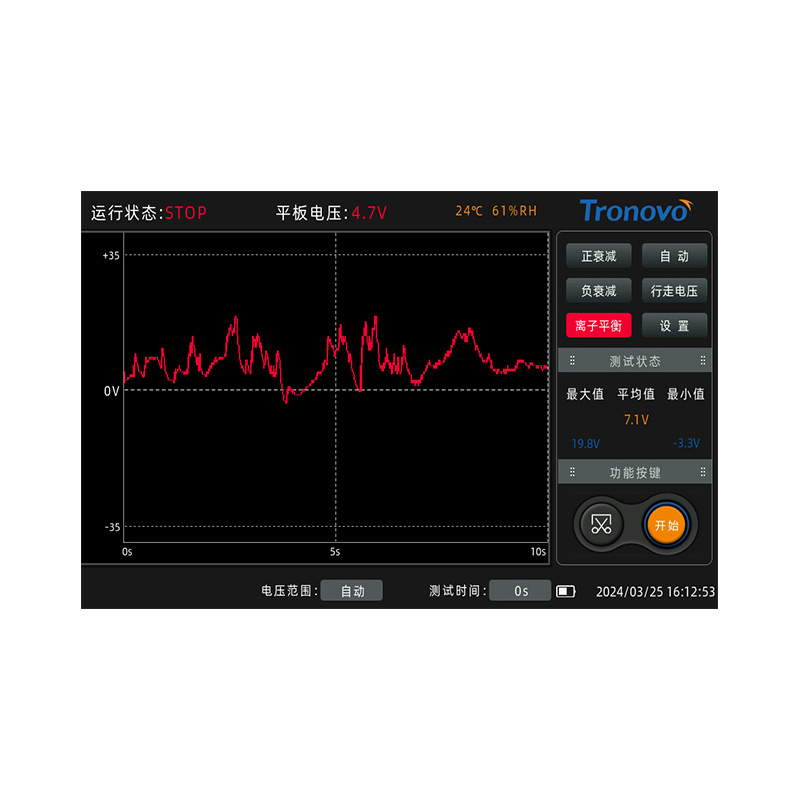

稳定的离子平衡

连续照射正负离子的情况下，对象物静电压接近0V的程度。

品名	主体样式	喷嘴配件	型号	材质	说明
扩散型喷嘴			TN-SN01	SUS 304	直线使空气扩散
花洒型喷嘴			TN-SN02	SUS 304	45度喷射角度更宽的空气扩散
连接型软管喷嘴			TN-SN03	金属	离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管导管直径ø6mm,最小弯曲半径：R25mm需配转接头使用（TN-SN10
可调型点式喷嘴			TN-SN04	SUS 304	可在60度范围，任意调整喷射角度使用时先调整喷嘴后固定螺帽需配转接头使用（TN-SN10）
圆头型喷嘴			TN-SN05	塑料	可从前端的小孔中喷射强力的直线状空气需配转接头使用（TN-SN10）
平头型喷嘴			TN-SN06	塑料	宽范围均匀的静电除尘需配转接头使用（TN-SN10）
90度型喷嘴			TN-SN07	塑料	并且空气喷射角度与螺纹面垂直适合空间受到限制的场所需配转接头使用（TN-SN10
棒型侧吹喷嘴			TN-SN08	SUS 304	除静电有效长度270mm可提高除静电区域适合空间受到限制的场所需配转接头使用（TN-SN10）
棒型侧吹喷嘴+可弯曲软管			TN-SN09	SUS 304	除静电有效长度270mm，将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm, 最小弯曲半径：R25mm，导管长度对除静电时间影响较大，请跟据现场情况做选择合适需配转接头使用（TN-SN10）
喷嘴转接头			TN-SN010	SUS 304	RP1/4（内螺纹）转M16×1.5（外螺纹）适用于喷嘴与静电消除器螺纹之间。
竹节万向喷嘴			TN-SN19	朔料	可安装于TN2101或TN2102，产品默认长度40cm，共13个喷嘴。客户可以跟据需要缩短或延长。
万向喷嘴			TN-SN20	金属	自动离子平衡系统，LED显示维护告警功能 I/0接线信号(支持PLC控制)，自动化行业推荐
旋转固定支架			TN-RB01	SUS 304	离子风嘴本体固定安装使用

型号	TN2101-SN04	TN2102-SN04
工作电压	≤1.0S(距离50mm)
消耗电流	≤\|土50V\|(AVE)距离50mm
消散时间	0.1~0.7Mpa
离子平衡	≤\|士10V(AVE)
供给空气压力	0.15~0.7MPa
供给空气温度	0至+50°C
连接管	外径∅6、内径∅4
臭氧浓度	<0.03ppm @30cm
I0接口	-	有
操作环境	0~+55°C(注意不可结露)、35~65%RH
体积/重量	33X110X20.8mm/本体约120g
