立柱式人体综合测试仪

TM7304A / TM7304C / TM7304E型

人体综合测试仪即人员接地测试仪，根据 IEC 61340-5-1（欧标）、 ANSI ESD S20.20（美标）以及SJ/T 10694（电子行业标准）、GJB3007A（军用标准）对进行ESD保护区（EPA）人员的手腕带、防静鞋（脚环）接地进行精确测试。

产品特点：
• 固态触摸式测试按键，保持测试的准确、并延长测试仪的使用寿命
• 拨码设置测试范围，自由配置腕带、静电鞋类的管控范围
• 自带静电释放功能，测量时自动释放人体静电
• 用于闸机或自动门的控制信号，继电器控制电子门锁、灯、蜂鸣器或风淋室门
• 背景灯提醒指示功能，定位测试按键、指示操作状态
• 支持戴手套测量，允许操作员戴着手套或指套测试防静电鞋
• 多场景的安装方式，可安装于闸机、地面立式或墙上壁挂安装
• 可调报警声音大小，报警时发出适宜的声音强度
• 3组高亮LED状态指示灯，允分别指示手腕带、左鞋、右鞋阻值高/合格/低
• 支持单和双线手腕带测量，提供双接口提高插拨使用寿命
• 双脚独立测试踏板，左鞋和右鞋测试一次性完成

测试范围设定

手环上限、防静电鞋上限和下限可根据管控条件通过设备左侧DIP开关进行设置。

ANSI/ESD S20.20-2014 认证要求
EPA静电放电保护区，人员接地要求产品认可要求限值：人鞋地面系统＜1.0×10⁹ohms；测试方法：ANSI/ESD STM97.1

IEC 61340-5-1-2016 认证要求
EPA静电放电保护区，人员接地要求认可要求限值：人鞋地面系统＜1.0×10⁸ohms；测试方法：IEC 61340-5-1

实用，但不简单 ...

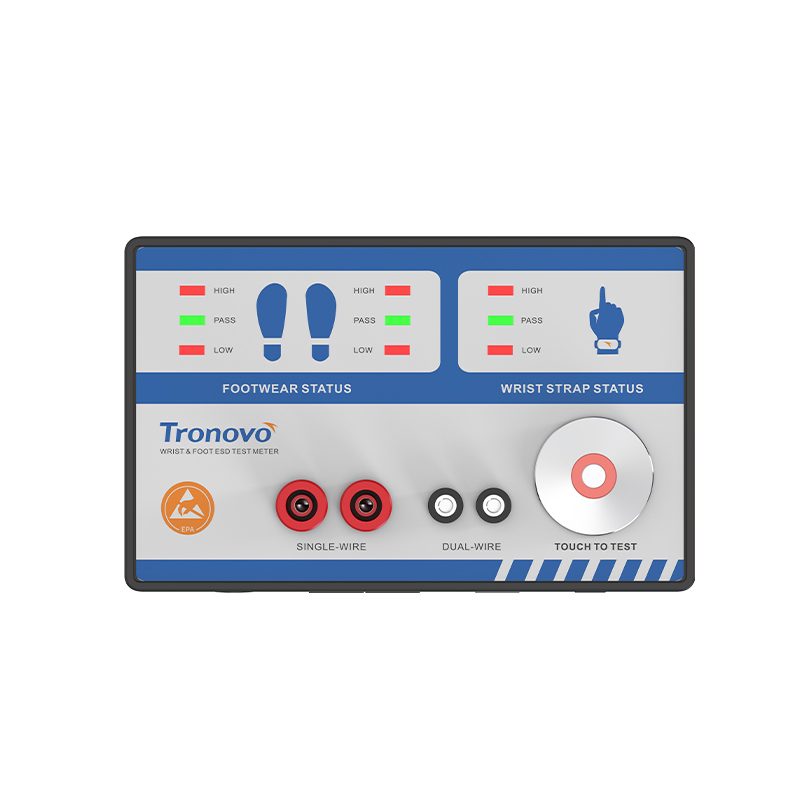

面板设计清晰，易于读取显示低、高和通过的 LED指示灯带有大触摸按键，可释放静电且不易损坏，异常时会发出声音警报。

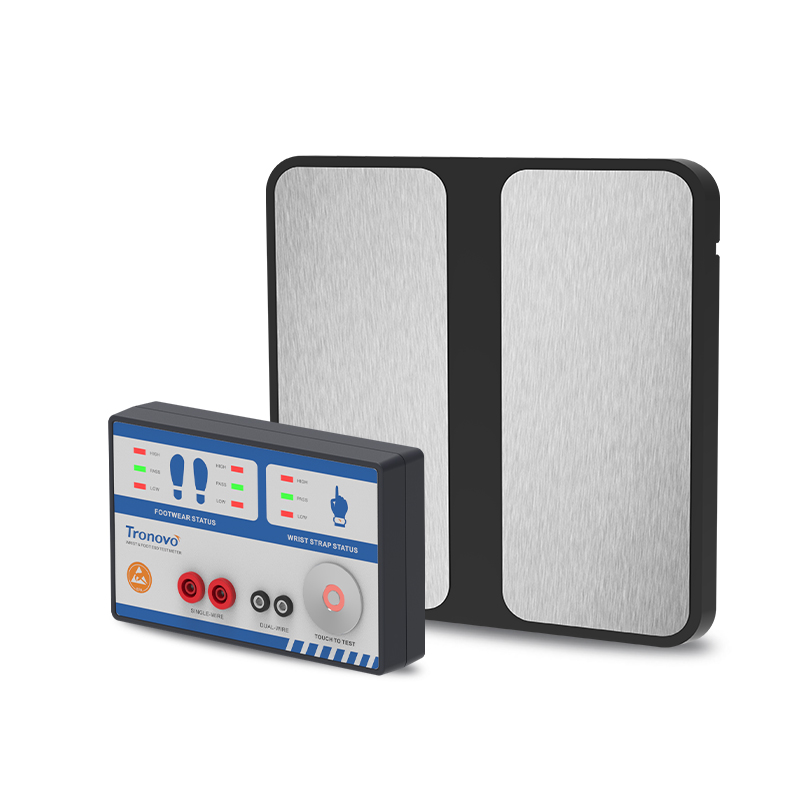

双脚位测试板

跟据静电管理规范要求，需对每只脚进行测量,踏板采用双脚独立设计，一次性完全左鞋和右鞋测试。

双脚式踏板具有分体式脚踏板，该装置允许同时独立验证双脚。如果许多操作员需要检查他们的人员接地设备，使用双脚式测试踏板可以节省很多时间。

可测试双线手腕带

在进入静电保护区域（EPA）前，使用人体综合测试仪，对防静电手腕带进行测试，以确保其工作正常。
TM7304型可以测试单线手腕带 / 双线手腕带

无机械磨损、经久耐用

测试键采⽤内/外⾦属导体，⼿指按住测试键连通内/外导体，即开始测试。采⽤固态式测试键可以避免机械损坏。

可穿戴手套或指套进行测试

如果穿戴⼿套或指套，由于电阻较⾼不能启动测试电流，这时需要选配红外感应握柄。 * 仅模式时，支持工作鞋测试。

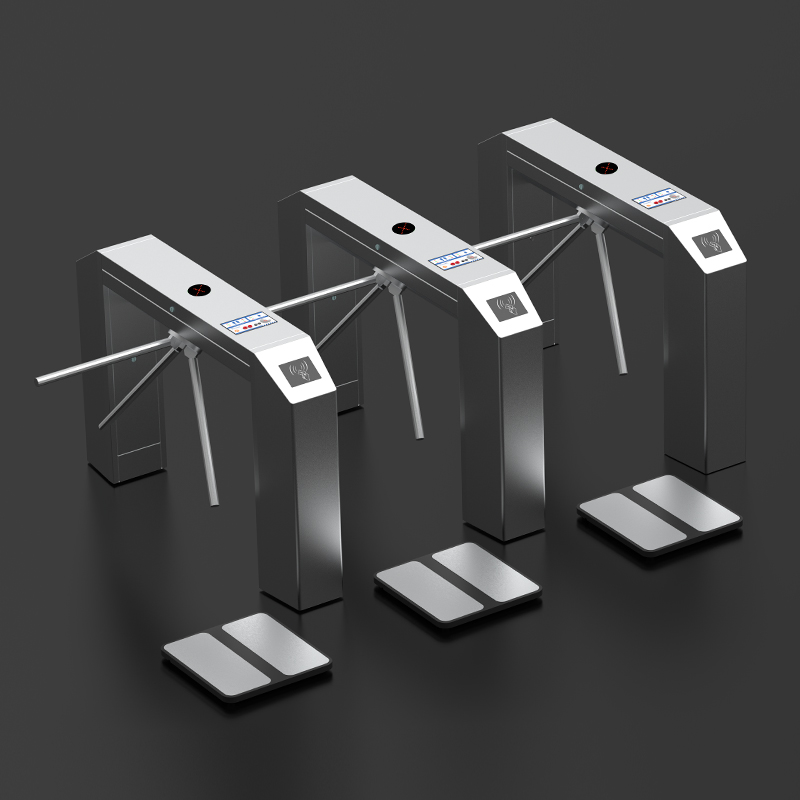

闸机安装

ESD防静电门禁系统具有强迫性，员工在进入车间前必须，通过ESD防静电门禁系统测试，才允许放行。

配套机型：
TM7302E 单回路手环 / 门禁功能
TM7304E 单双回路手环 / 门禁功能
* 图片展示为TM7304E

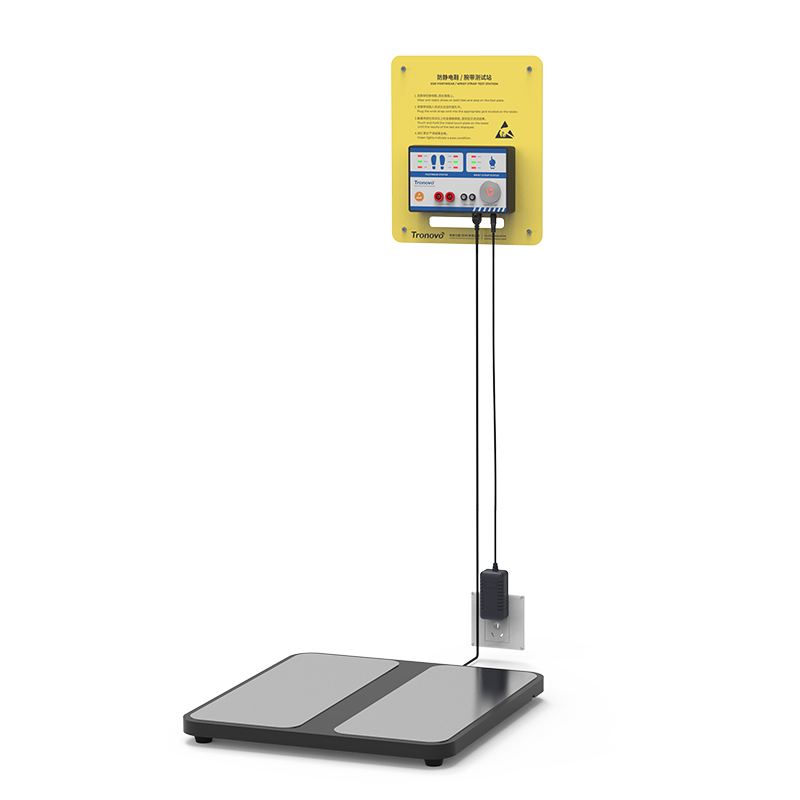

壁挂式安装

可以方便地将其固定在EPA车间入口点处的墙上。

配套机型：
TM7302A单回路手环 / 门禁功能选配
TM7304A单双回路手环 / 门禁功能选配
* 图片展示为TM7304A

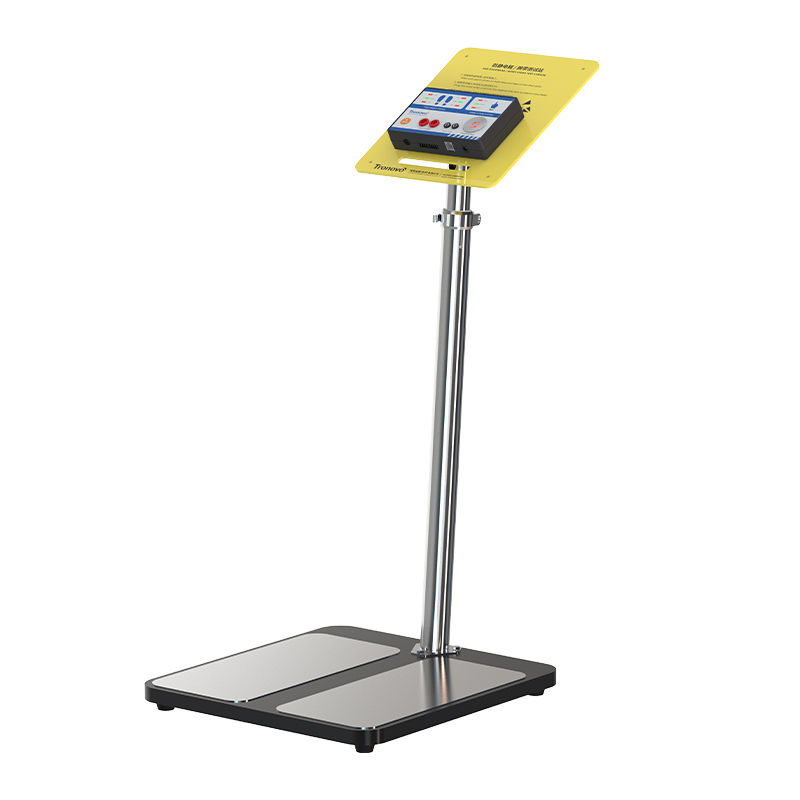

支架安装

钢制支架直接安装在踏板上，让您可以自由地将测试仪安装在您认为合适的任何位置。

配套机型：
TM7302C单回路手环 / 门禁功能选配
TM7304C单双回路手环 / 门禁功能选配
* 图片展示为TM7304C

干节点控制信号

继电器端子可与电子门锁、旋转门、灯、蜂鸣器等集成。如果公司只想让人员检测合格后才进入，这将是一个优势。

干接点端子：
待机时触点1和2是常开的；2和是常闭的。测试不合格各触点状态保持不变。当测试合格后，1和2闭合；2和3断开。
继电器额定电流：
当连接三辊闸或其他电⼦⻔锁时，注意外部电流不能超出额定范围，否则继电器可能烧毁。

自动释放人体静电

测试表接地当⼿指接触测试键时，可将⼈体静电导地释放。

测量时手指通过接触测试片，实现人体静电的自动释放，确保员工进入车间所带静电值处于安全范围内。不需要再单独设置静电消除装置。

型号	TM7304
单线腕带测量	支持
双线腕带测量	支持
工作鞋测量	支持
腕带测量范围	下限:750KΩ 上限:10MΩ / 35MΩ(可选)
工作鞋测量范围	下限:100KΩ / 750KΩ(可选) 上限:35MΩ / 100MΩ / 500MΩ / 1000MΩ(可选)
电源适配器	100-240V AC转12V DC/2A
电源线长	约1.5m
测试电压	9V DC（开路）
测试精度	±10%或±20%(设置500M或1GΩ阈值时)
继电器最⼤电流	1A@30VDC
工作环境温度	5-30℃，21℃~30℃(设置500M或1GΩ阈值时)
工作环境湿度	最⼤80%⽆凝结，⼩于50%(设置500M或1GΩ阈值)
测试表规格	160x100x32mm，重量：0.3KG
脚踏板规格	400x420x35mm，重量：5.3KG
净重量	本体约6KG（不带⽀架）
保修	一年有限保修
