喷嘴型静电消除器

智能型高频离子喷嘴

TN2102型

超小型设计,可在狭小的位置瞄准工件用于清除灰尘和污染物,同时消除静电。喷嘴种类丰富,可根据用途进行选择。通过采用高频AC方式,实现了极其稳定的离子平衡。由于离子平衡不受供给气压和安装距离的影响,因此安装后无需执行繁琐的调整。

产品特点:
• 高频交流电离技术;
• 超小型设计;
• 喷嘴种类丰富;
• 信号输入和输出控制功能;
• 令人放心的安全设计;
• 配有运行状态指示灯;


LED指示灯直观显示工作状态

具有“检查功能”,能自动提示离子针的清洁各种功能都可以通过LED指示灯
确认并且还能利用各种功能的输出从外部对静电消除器的工作状态进行监控。

双向警报故障信号输出功能

当产品工作异常时,可信号输出的方式发出警报从外部对静电消除器的工作状态
进行监控。可使用故障信号远程监控离子喷嘴是否需例行维护或是否存在其它的系统故障。 警报系统的灵活配置使警报线可以与PLC,蜂鸣器和远程灯连接。
* 使用电磁阀控制的数码计时器进行间歇离子吹扫

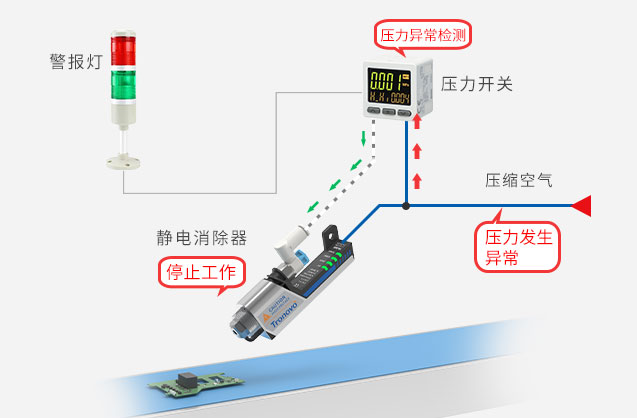

远程运行信号控制

可通过外部设备的输入信号使产品工作或停止。连接压力开关后,供给压力异常时停止放电。

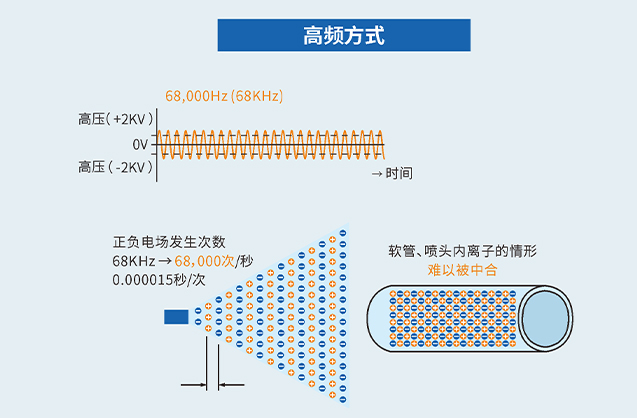

高频AC电离技术

高水平的静电消除,低压2500V;离子产生频率70000次/秒;
离子平衡极其稳定(无需调节)
可通过管道来搬运离子
消电速度快
可近距离使用
安全性高

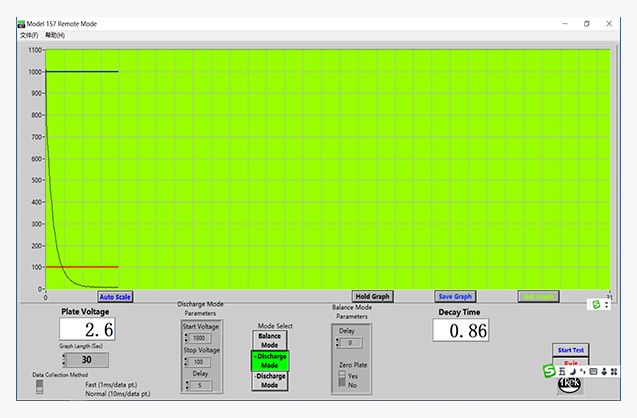

正消散时间测量图:

※使用Trek 157 CHARGED-PLATE MONITOR 软件测量截图,距离出风口10cm位置测量,气压0.3Mp,测数值受温湿度、环境等影响会有变化供参考。

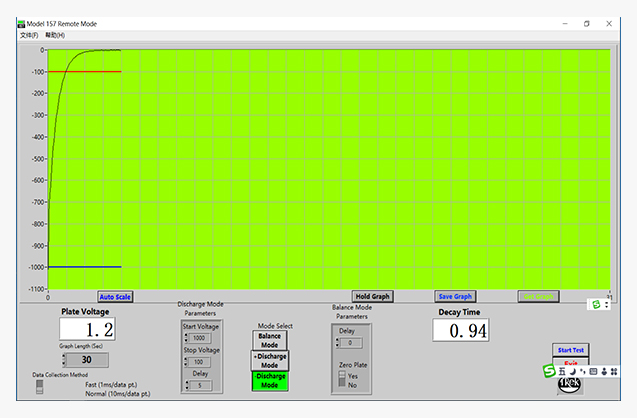

负消散时间测量图:

※使用Trek 157 CHARGED-PLATE MONITOR 软件测量截图,距离出风口10cm位置测量,气压0.3Mp,测数值受温湿度、环境等影响会有变化供参考。

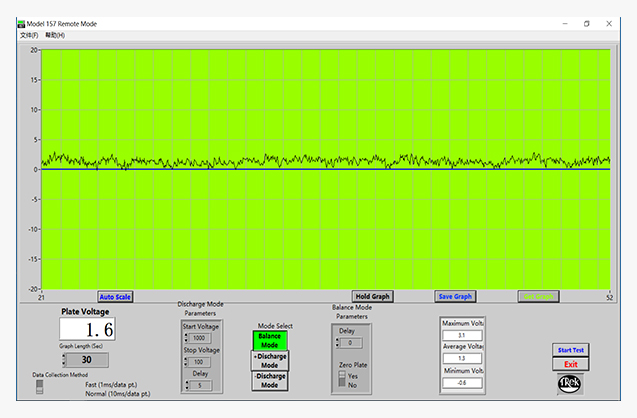

稳定的离子平衡

性能符合电子行业标准<35V;偏置电压/离子平衡±10V AVG。
符合1:美标ANSI/ESD S20.20-2014
符合2:欧标IEC61340-5-1-2016
符合3:行标SJ/T 10694-2006



品名主体样式
喷嘴配件
型号材质说明
扩散型喷嘴


TN-SN01.pngTN-SN01SUS 304直线使空气扩散
花洒型喷嘴


TN-SN02.pngTN-SN02SUS 304

45度喷射角度更宽的空气扩散

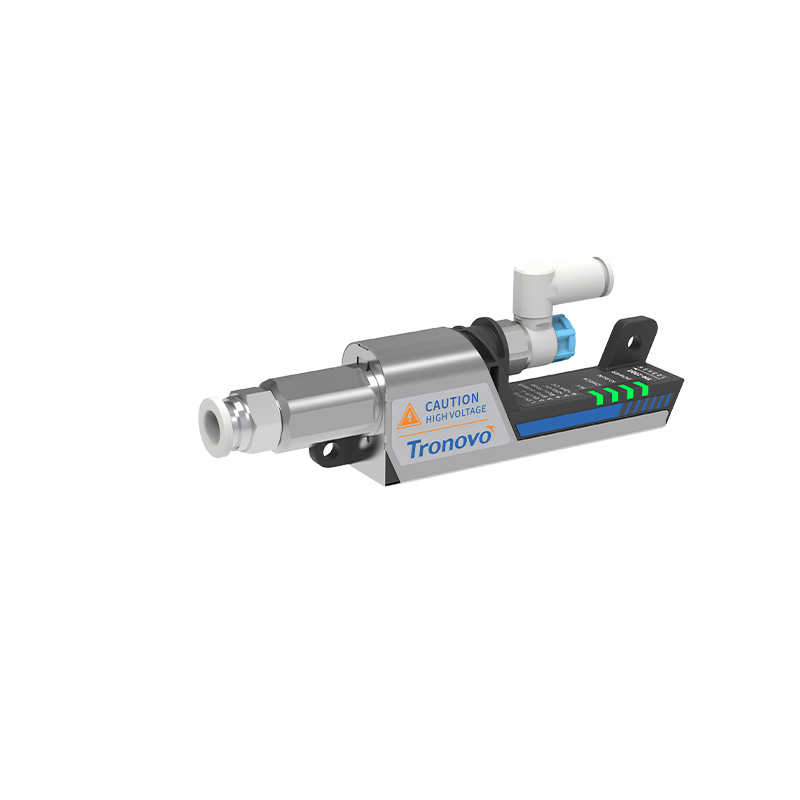

连接型软管喷嘴


TN-SN03.pngTN-SN03金属

离子喷嘴本体和导管连接用喷嘴可连接任意弯曲的导电性导管

导管直径ø6mm,最小弯曲半径:R25mm需配转接头使用(TN-SN10

可调型点施喷嘴


TN-SN04.pngTN-SN04SUS 304

可在60度范围,任意调整喷射角度使用时先调整

喷嘴后固定螺帽需配转接头使用(TN-SN10)

圆头型喷嘴


TN-SN05.pngTN-SN05塑料可从前端的小孔中喷射强力的直线状空气需配转接头使用(TN-SN10)

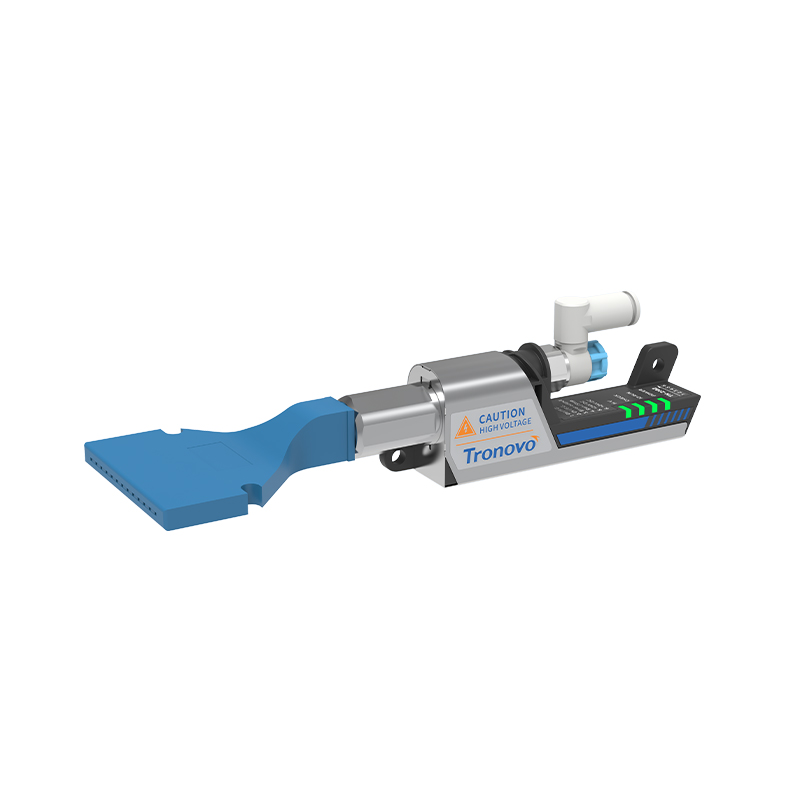

平头型喷嘴


TN-SN06.pngTN-SN06塑料宽范围均匀的静电除尘需配转接头使用(TN-SN10)
90度型喷嘴


TN-SN07.pngTN-SN07塑料

并且空气喷射角度与螺纹面垂直适合空间受

到限制的场所需配转接头使用(TN-SN10

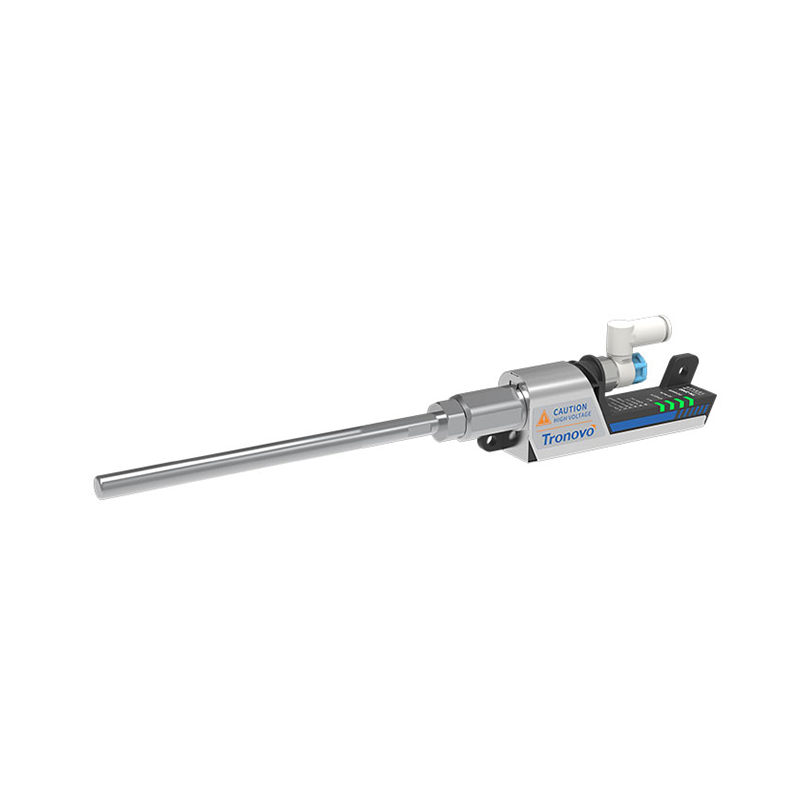

棒型侧吹喷嘴


TN-SN08.pngTN-SN08SUS 304

除静电有效长度270mm可提高除静电区域适合空

间受到限制的场所需配转接头使用(TN-SN10)

棒型侧吹喷嘴+可弯曲软管


TN-SN09.pngTN-SN09SUS 304

除静电有效长度270mm,将棒型侧吹喷嘴边接到导电性导管导管直径ø6mm,

最小弯曲半径:R25mm,导管长度对除静电时间影响较大,请跟据现场情况

做选择合适需配转接头使用(TN-SN10)

喷嘴转接头


001.pngTN-SN010SUS 304RP1/4(内螺纹)转M16×1.5(外螺纹)适用于喷嘴与静电消除器螺纹之间。
旋转固定支架


TN-RB01.pngTN-RB01SUS 304离子风嘴本体固定安装使用




型号TN2102
工作电压24VDC ±5%
消耗电流70mA以下
消电速度小于1秒(注1)
离子平衡±10V以下(注1)
电离技术高频AC方式、约±2KV、70KHz
使用流体干燥洁净的压缩空气(注2)
供给空气压力0.15~0.7Mpa(注3)
供给空气温度0~50°C
连接管外径Φ6、内径Φ4
电极材质
臭氧浓度≤0.03ppm以下(注4)
高压告警(H.V)
维护告警(CHECK)
状态告警(STAT)
电源告警(POWER)
Io控制接口
电缆连接器电缆、长1米
接地方式C(电容器)接地
材质外壳塑料、罩:不锈钢
操作环境0~+55°C(注意不可结露)、35~65%RH
外型尺寸33×110×20.8mm
重量本体约120g
保修一年有限保修
附件6P电源及信号控制 (连接线0.5米),1 根

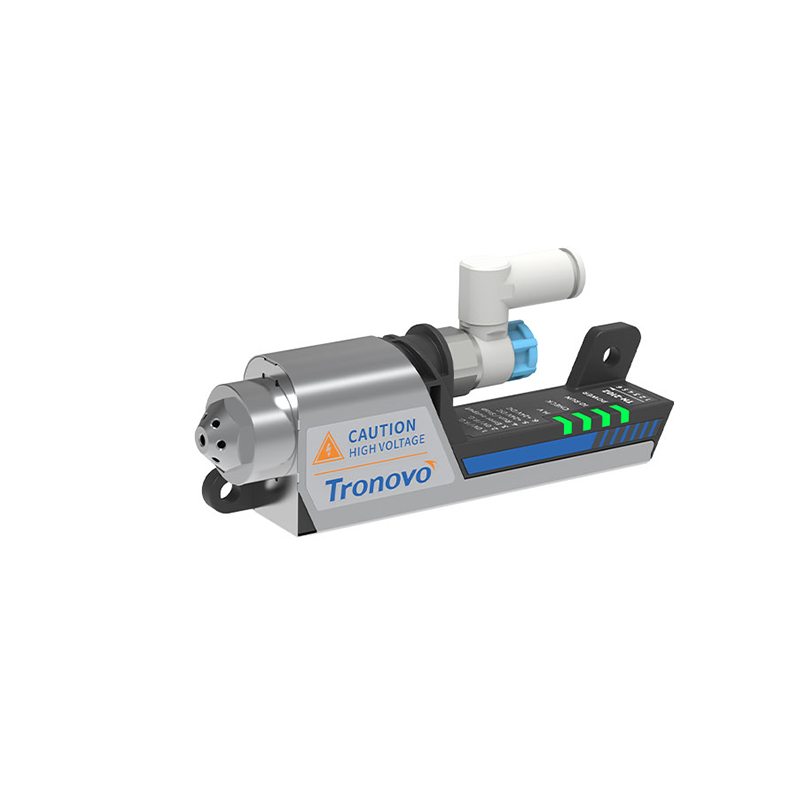

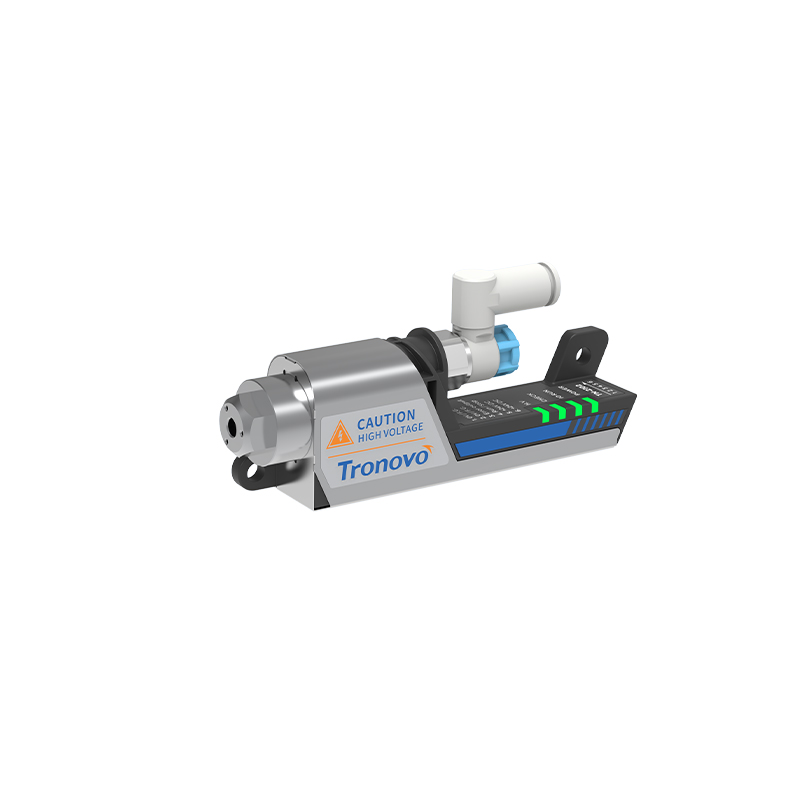

TN2102高频离子喷嘴-外观展示
