电子行业曲线分板机静电消除应用

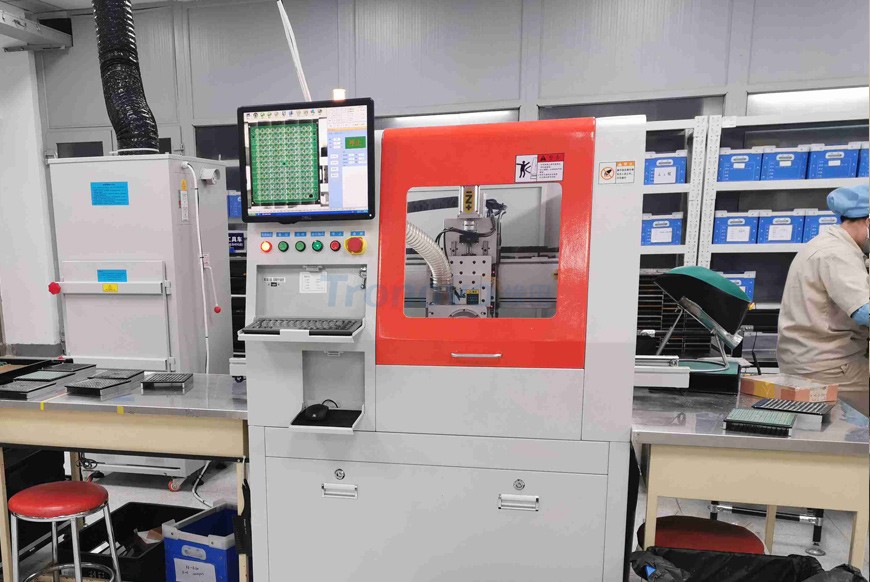

全自动曲线分板机是一款利用高速旋转铣刀将多连片PCB按编程路径分割开来的设备。广泛应用于数码、通讯、照明等领域。
改善人工掰板、V-CUT、冲压等方式的分板瑕疪，提高品质减少报废。

问题

PCBA分切过程中铣刀高速运转会产生大量静电和粉尘，已安装强力吸尘过滤装置，工艺需要喷涂三防漆，但如何解决切割后
粉尘干净的问题，一直困扰，总结现场客户问题主要有以下几点：

1. 刀头粘附大量粉尘。

2. 电路板上粉尘更多，普通气枪吹不掉。

3. 省去现有的人工手动除尘清洁 (建议客户使用离子枪但客户拒绝，希望能省人工)。

4. 要避免零件因静电而造成损坏。

解决方案

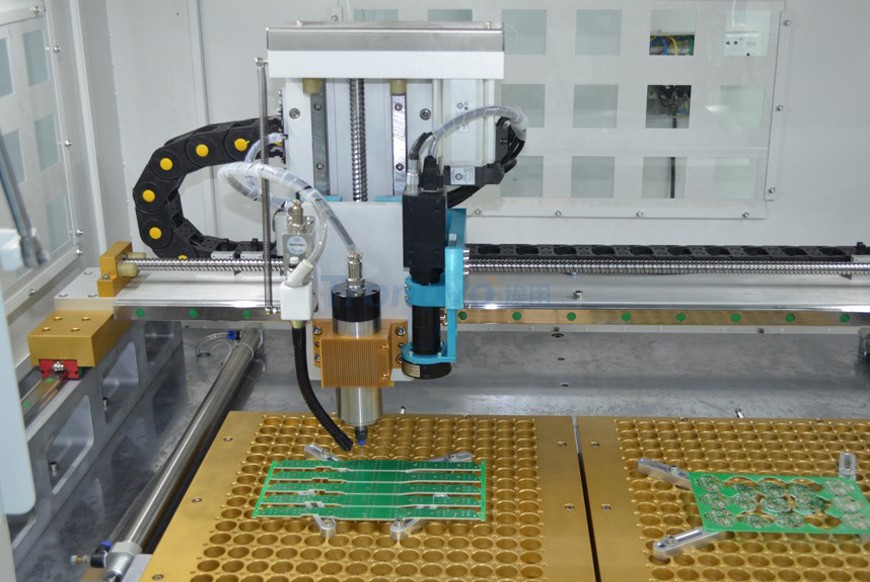

1. 切割时主轴前段安装埃用TR8385软管喷头离子风嘴，产生离子气流不断在铣刀周围吹气，降低高速主轴切割时产生静电，
可避免零件因静电而造成损坏。
2. 在滑动平台上方安装2根埃用TR8660离子棒，使灰尘与电板板分离，提高吸尘效果。

验收：

使用离子平板仪在刀头下方和治具上面，分别测试离子平衡度和除静电速度，均满足电子行业标准±35V的要求。
